配电用电智能监测与移动运维解决方案

一、系统简介

1.1 应用背景

     配电线路点多面广、位置分散，传统人工巡检与抄表方式存在明显短板：运行人员无法及时掌握各监测点的负荷与电能质量状况，线路异常和安全隐患发现滞后；纸质抄表工作量大、时效差；现场调试需要专业人员携带仪器逐点往返，效率低、成本高。随着电网对供电质量与运维效率要求不断提升，"数据多跑路、人员少跑腿"的移动化智慧用电管理成为必然趋势。

1.2 系统定位

     本方案采用网络通信技术、云计算及大数据信息处理技术，以智能采集终端、通讯管理机等设备组成监控网络，实现监控范围内配电线路的在线实时监测、数据采集、电能质量监测、计量电能表抄表、异常信息告警与现场调试。管理人员通过微信小程序即可在手机端及时获知配用电信息与异常告警，及时发现用电异常和安全隐患，定期获得运行分析报告；维护人员可远程读取和设置现场设备参数，无需逐点奔赴现场。通过全面监管安全用电、经济用电及电能质量指标，开展能耗诊断、安全用电措施实施与运维服务，达到安全用电、降低线损、提高运维效率的目的。

1.3 方案特点

● 微信即用：基于微信小程序，无需安装 APP，电脑端、手机端均可添加，扫码即用、即用即走；

● 实时在线：对整个监控管理范围内的配电线路在线实时监测，电压、电流、功率等参数实时呈现，异常告警及时推送；

● 一屏统管：设备管理集中展示账号下全部监测点的名称、安装位置与运行状态，支持按乡镇、状态、监测点名称快速检索；

● 数据可溯：实时监控与历史数据贯通，支持 24 小时和跨天时段的历史数据查询与曲线分析；

● 远程调试：现场机时间、互感器倍率、通道 ID/编码、MN 码等参数手机远程读取与设置，调试效率大幅提升；

● 分级授权：账号密码登录、参数调试模块仅限维护人员使用，保障系统与数据安全。

二、系统结构

     系统由"现场感知层—通信网络层—云平台层—移动应用层"四层组成，现场数据经通讯管理机汇聚后上传云平台，用户通过微信小程序随时随地访问。

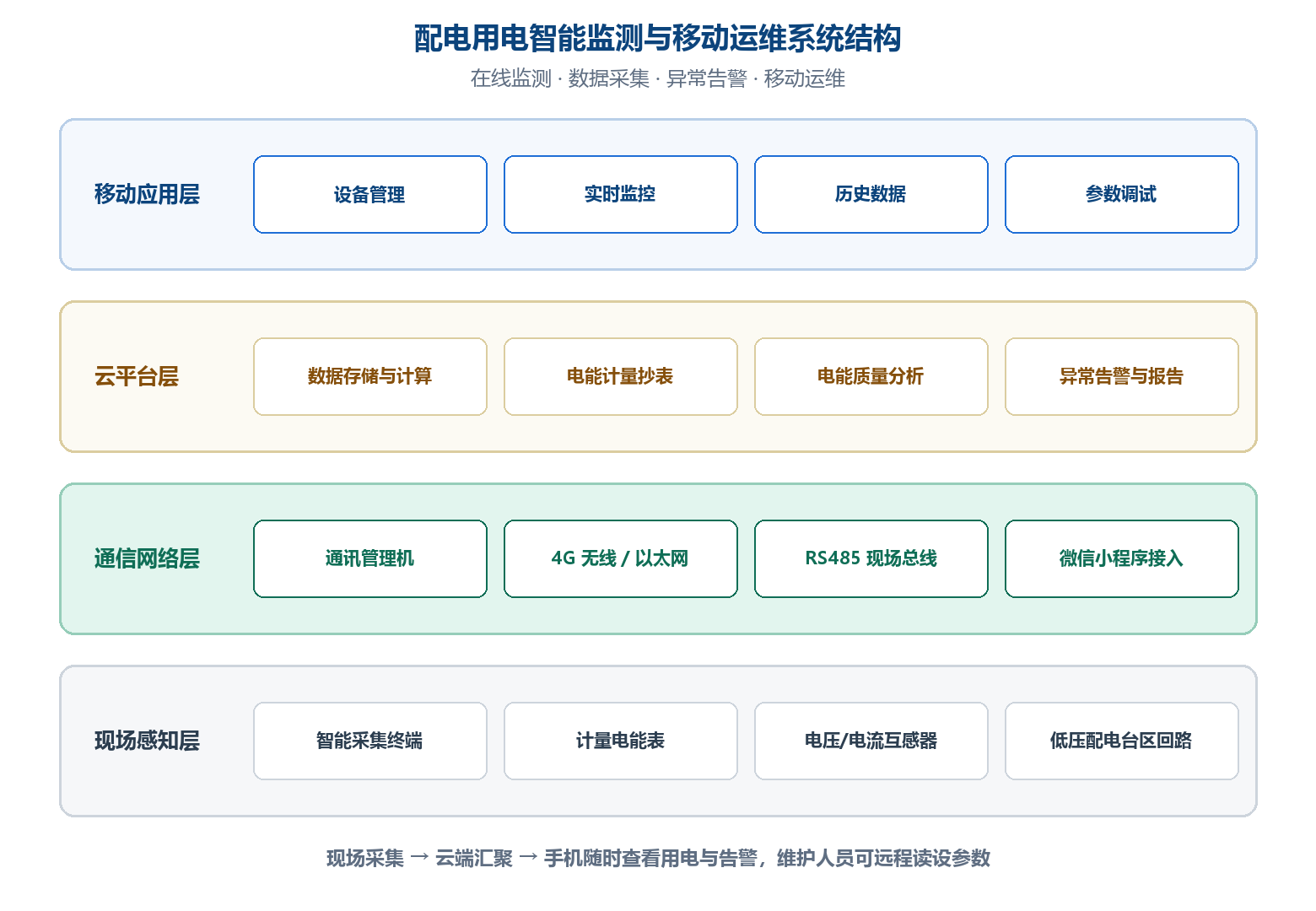

图1 配电用电智能监测与移动运维系统结构

● 现场感知层：智能采集终端安装于低压配电台区各监测点，配合计量电能表、电压/电流互感器完成电压、电流、功率、电能量等原始数据采集；

● 通信网络层：通讯管理机通过 RS485 现场总线汇聚各采集终端，经 4G 无线或以太网上传云平台；微信小程序作为移动接入通道，直连云端服务；

● 云平台层：完成数据存储与计算、电能计量抄表、电能质量分析、异常告警判别与运行分析报告生成；

● 移动应用层：面向管理人员与维护人员提供设备管理、实时监控、历史数据、参数调试四大功能及账号管理服务。

   系统采用账号密码登录，密码可自助修改，登录凭证与设备权限按账号隔离，多层级权限设计保障运维安全。

三、系统功能

3.1 设备管理

     集中展示当前登录账号下所有设备，逐台显示监测点名称、安装位置和设备状态，运行状况一目了然。页面提供乡镇、状态、监测点名称三种搜索条件，设备数量多时也能快速定位目标设备。

3.2 实时监控

     实时展示所选设备的名称、位置、设备状态、当前功率、昨天/今日/本月用电量及电压电流实时参数，并绘制实时功率趋势折线图。折线图可通过下拉框切换为用电量、A 相电压、B 相电压、C 相电压、A 相电流、B 相电流、C 相电流七种实时曲线，全面掌握负荷与电能质量变化趋势；页面顶部提供镇、监测点选择框，可在不同设备间快速切换。

3.3 历史数据

     按设备查询功率历史数据，并可通过下拉框切换为用电量及三相电压、三相电流的历史数据。时间选择支持两种模式：开始与结束时间重合时查看设备某一天的 24 小时历史数据，不重合时查看选中时间段内每天的历史数据，为负荷分析、线损管理和故障追溯提供数据依据。

3.4 参数调试（限维护人员使用）

     支持现场机时间、电压互感器倍率、电流互感器倍率、各通道分机 ID、各通道编码、MN 码六类参数的远程读取与设置。所有参数采用统一的"选择设备 → 读取 → 修改 → 设置 → 复核"操作流程：先按乡镇、监测点筛选设备，点击读取获取当前值，修改后点击设置，再次读取核对一致即为设置成功。现场机时间支持加减微调或一键同步手机系统时间。模块设有严格的使用限制，非维修人员禁止使用，避免误操作影响设备正常运行。

3.5 账号与安全管理

    提供账号密码登录、修改密码（原密码校验 + 新密码二次确认）、退出登录功能，支持多账号按权限分工使用，保障系统访问与数据安全。

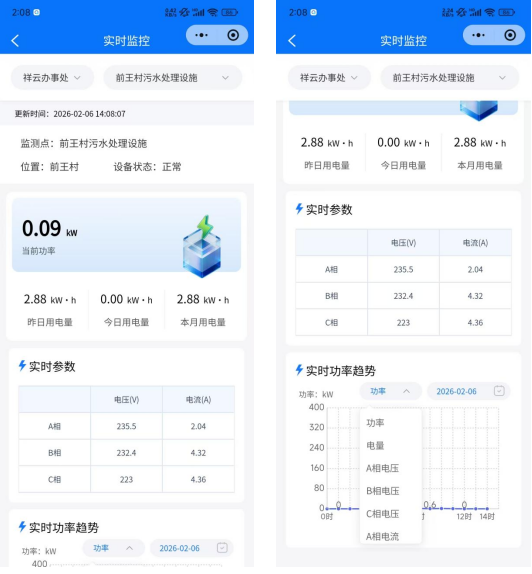

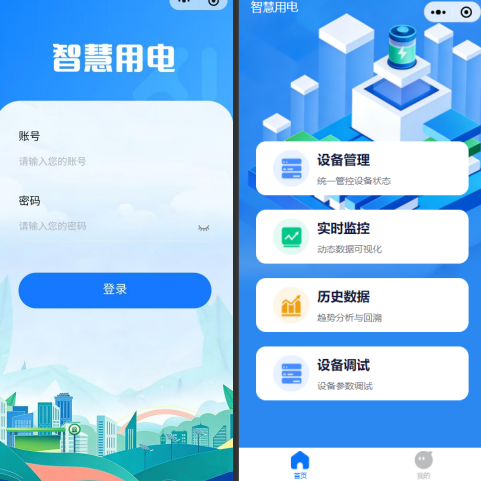

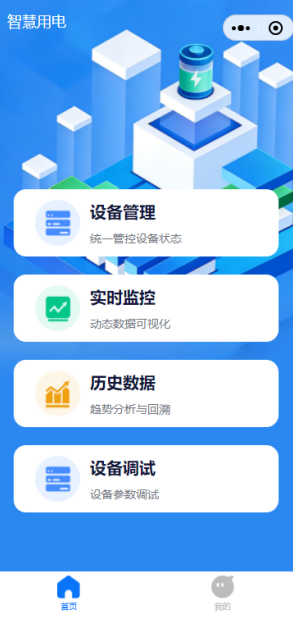

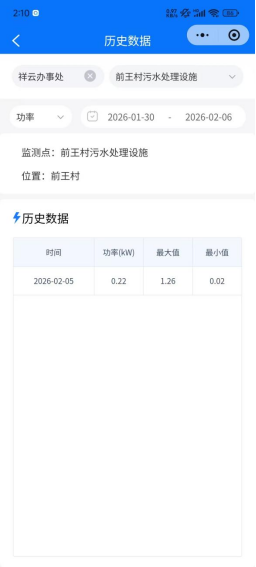

   图2 智慧用电小程序首页图                           图3 智慧用电小程序实时监控页面                       图4 智慧用电小程序历史数据页面

四、设备选型

     设备数量按监控范围内乡镇与监测点规模现场勘察后测算；互感器倍率、通道 ID、MN 码等参数在安装调试阶段通过小程序统一配置。
