换流站交流滤波器电容器组不平衡测试与调平解决方案

一、系统简介

1.1 应用背景

     交流滤波器是特高压换流站的核心设备，承担滤除谐波、补偿无功、保障直流系统安全稳定运行的重任。滤波器中的高压电容器组由数十至数百台电容器串并联构成，运行中单台电容击穿或劣化会在桥臂中产生不平衡电流，不平衡度超标将引发滤波器跳闸，直接威胁直流输电系统的可用率。因此，电容器组投运验收和检修后必须进行不平衡电流测试与电容调平，使各桥臂电容达到平衡要求。

     传统测试方式存在明显不足：调压设备与测量仪表分体配置，接线复杂、搬运困难；人工读数与换算工作量大，3～5 分钟的长时间采集难以保证数据可信；不平衡定值换算依赖人工计算，容易出错；调平方案的制定更是凭经验反复试凑，效率低、周期长。

1.2 系统定位

     特高压换流站交流滤波器电容器组综合智能测试仪是集大功率程控激励电源、高精度不平衡电流测量、智能数据处理于一体的综合测试装置。装置内部集成四核 64 位工控一体机、控制软件、1kVA 大功率高精度程控电压源、高精度微安电流表及温湿度控制设备，通过 RS485 总线统一控制与采集：程控电压源输出预置电压，微安电流表实时采样互感器输出的不平衡电流，软件通过加窗滤波算法将 3 分钟或 5 分钟采集数据处理为平滑可信的不平衡电流值，剔除零漂不平衡电流后与不平衡阈值自动比对，判定高压电容桥臂是否达到平衡要求，并通过平衡算法自动生成电容调平方案，支持报表存档。

1.3 产品特点

● 激励测量一体化：1kVA 程控变频电源与 0.0～49999.9μA 高精度微安电流表集成于同一装置，输出稳定、采样精度高、抗干扰能力强；

● 高频 SPWM 硬件调整技术：反应速度快，输出稳定；大功率 MOS/IGBT 驱动，运行可靠、过载能力强，适用于阻性、感性、整流性等各种负载；

● 自动测试流程：选择电压点位与采集时间后一键启动，电源自动升压、稳定、记录、降压，全过程无需人工干预；

● 智能调平算法：自动分析桥臂电容不平衡点，给出有效调整方案，循环迭代直至全部满足要求，调平方案可生成报表存档；

● 多重保护：具备过热、过流、过载、短路等异常保护功能，保护动作后声光报警并显示故障代码；

● 便携可靠：拉杆式镁铝合金机箱，配提手、滚轮与抽拉杆，现场搬运便捷；10 寸宽视角四核 64 位工控一体机，操控、显示、存储一体化。

1.4 适用范围

     高低压换流站交流滤波器电容器组的不平衡测试与调平，同时可应用于专业实验室（EMI/EMC/安规）、制造厂品质保证与寿命测试、产品研发测试等场景。

1.5 产品结构图以及简要说明

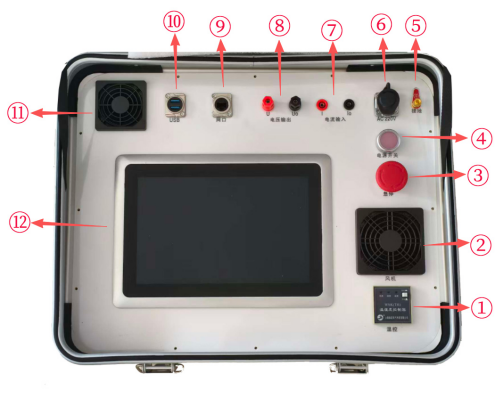

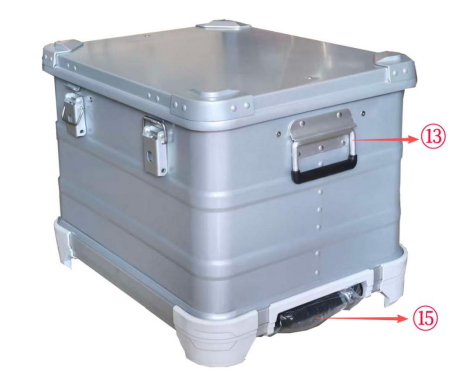

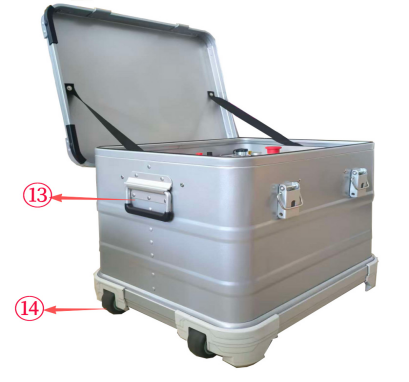

图1 设备俯视图                                          图2 设备左视图                                       图3 设备正视图

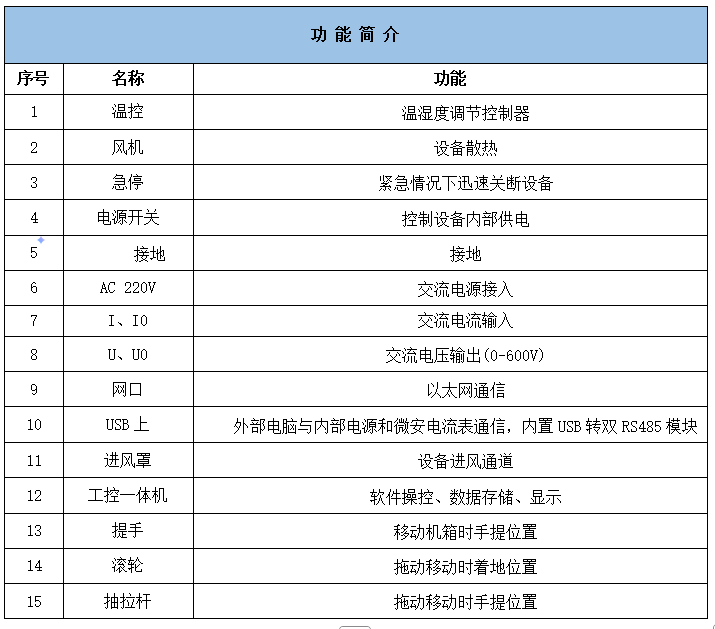

表1 设备结构功能说明

二、系统结构

     装置采用"被测对象—执行采集层—分析层—应用层"四层结构，各层职责清晰、通过内部 RS485 总线互联。

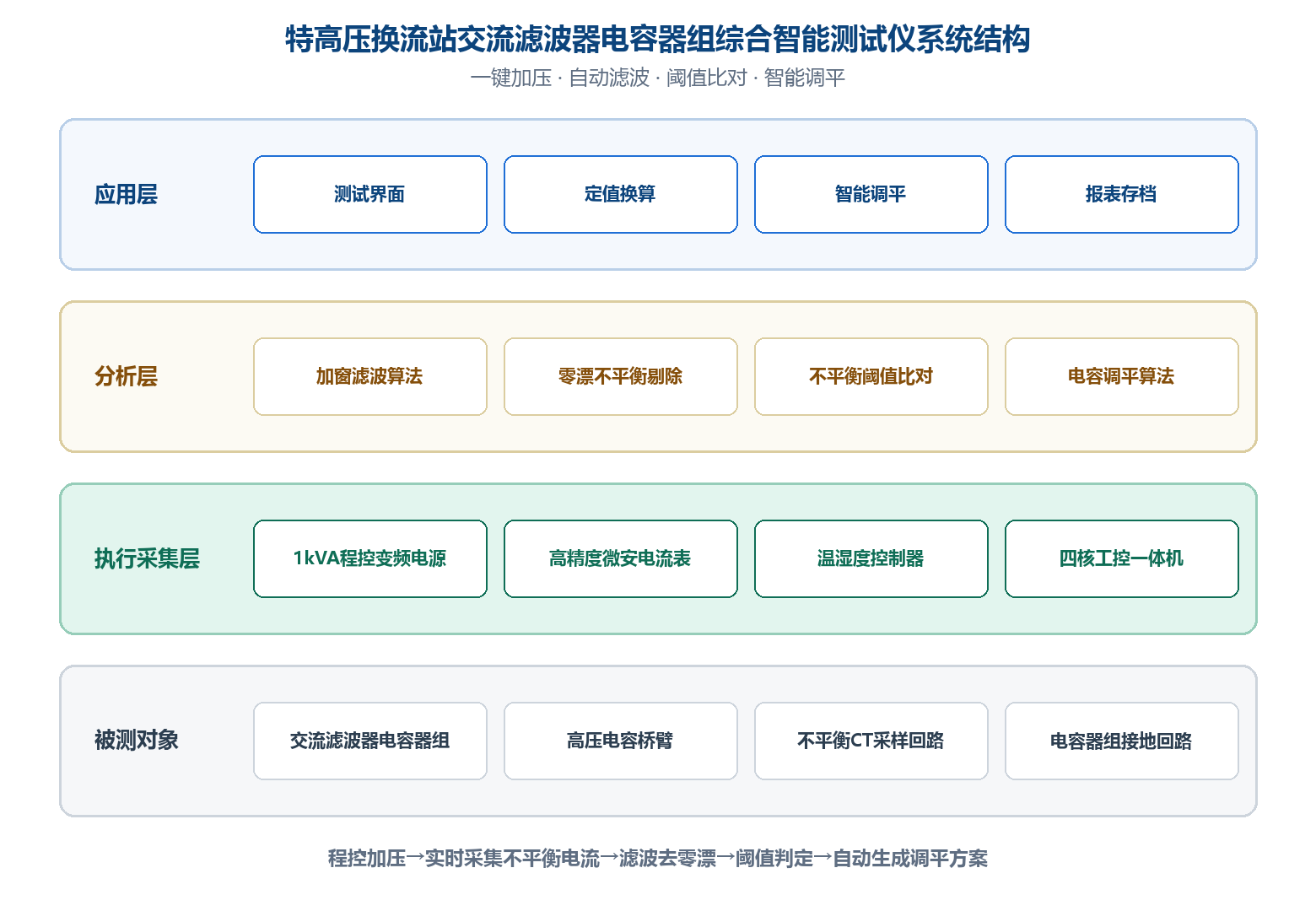

图4 特高压换流站交流滤波器电容器组综合智能测试仪系统结构

● 被测对象层：交流滤波器电容器组及高压电容桥臂，经不平衡 CT 采样回路与接地回路接入装置；

● 执行采集层：1kVA 程控变频电源提供 0～600V、45～400Hz 可调激励；高精度微安电流表以 0.1μA 分辨率采集不平衡电流；温湿度控制器与四核工控一体机保障装置内部环境与整机控制；

● 分析层：加窗滤波算法、零漂剔除、不平衡阈值比对与电容调平算法构成数据处理核心；

● 应用层：测试界面、定值换算、智能调平与报表存档面向试验人员提供服务。

     装置外部接口包括 AC220V 电源输入、交流电流输入（I、I0）、交流电压输出（U、U0，0-600V）、以太网口、双 USB 接口（内置 USB 转双 RS485 模块）及接地端子，机箱集成温控、风机、急停按钮，面板布局满足现场快捷接线与安全操作要求。

三、系统功能

3.1 不平衡电流测试

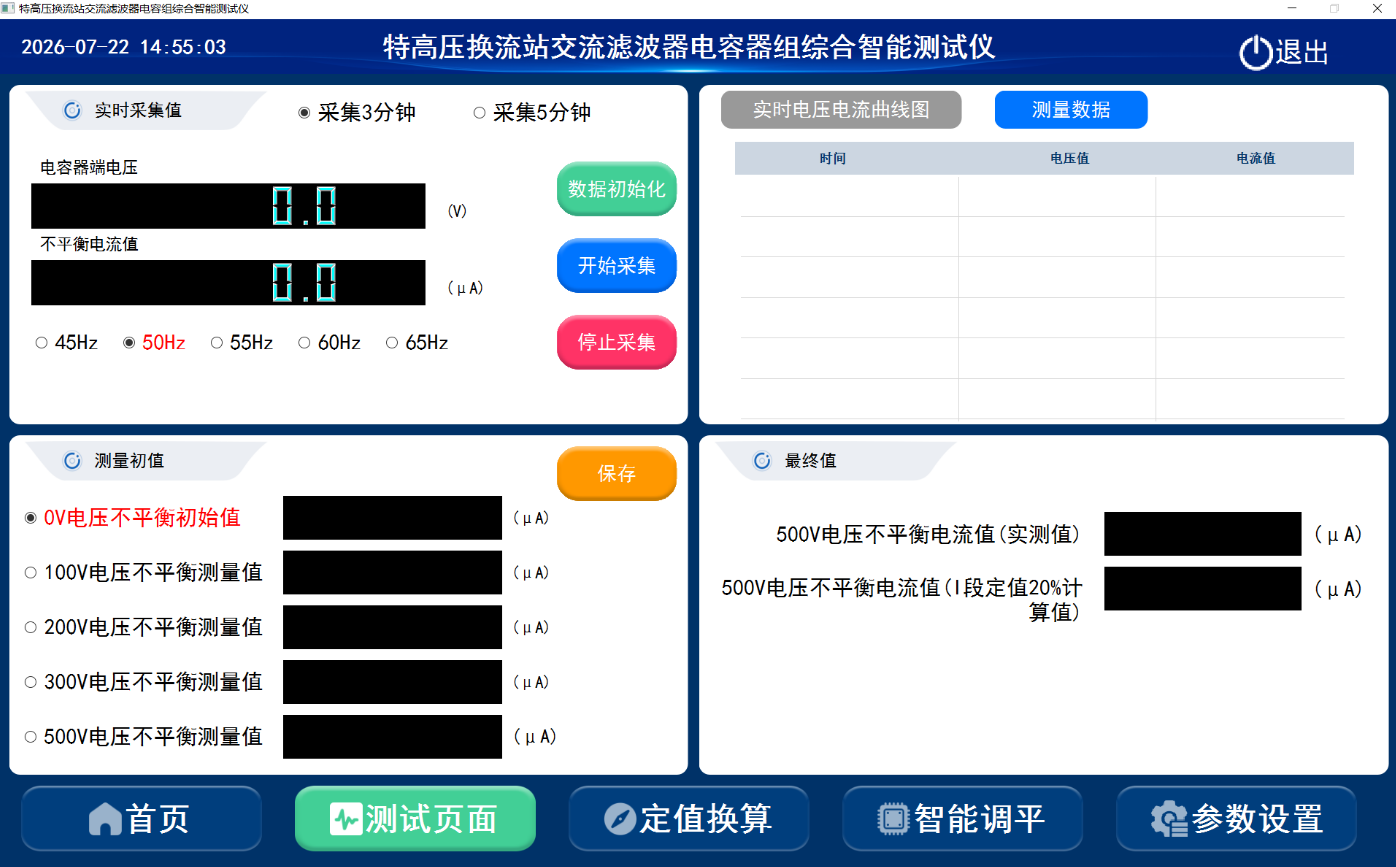

     按试验规程完成多电压点位自动测试：软件提供 0V、100V、200V、300V、500V 五个电压点位与 3 分钟、5 分钟两档采集时间，采集频率支持 45Hz、50Hz、55Hz、60Hz、65Hz 任选。点击开始采集后电源自动输出至设定电压，输出稳定（约 5 秒）后自动记录不平衡电流并进行滤波运算直至采集结束，随后自动降压。测试界面由五部分组成：

● 实时采集值：实时显示电容器端电压与不平衡电流，支持数据初始化、自动采集与随时停止；

● 测量初值：显示不同电压点位（0～500V）下的不平衡测量值；

● 最终值：显示 500V 电压下的不平衡电流值，按实测值 100% 与不平衡 I 段定值 20% 计算值两种比例呈现；

● 测量数据：完整记录本次测量的时间、电压、电流数据；

● 实时曲线图：绘制本次测量全部电压、电流数据曲线，趋势一目了然。

3.2 定值换算

     内置三种定值换算模型，替代人工计算：

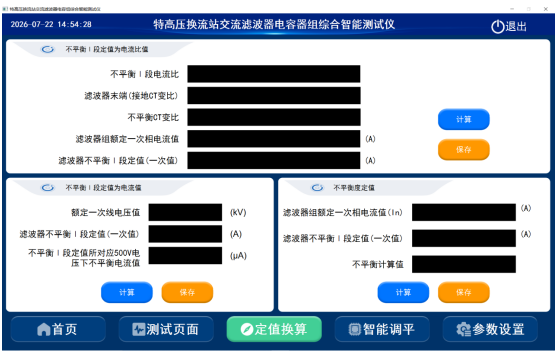

● 不平衡 I 段定值为电流比值：输入不平衡 I 段电流比、滤波器末端（接地 CT 变比）与不平衡 CT 变比，自动计算滤波器组额定一次相电流值与不平衡 I 段定值（一次值）；

● 不平衡 I 段定值为电流值：输入额定一次线电压值与不平衡 I 段定值（一次值），自动计算其对应 500V 电压下的不平衡电流值；

● 不平衡度定值：输入滤波器组额定一次相电流值与不平衡 I 段定值（一次值），自动计算不平衡度计算值。

3.3 智能调平

     导入桥臂电容数据后点击智能分析，系统自动识别不平衡点并给出有效调整方案；按方案调整后重新导入分析，循环迭代直至各桥臂电容全部满足平衡要求。调平结果分智能调平区、结果区与有效调整方案三区展示，方案可生成报表存档，为检修验收提供依据。

3.4 参数配置与装置保障

● 参数配置：对电压源与微安电流表通信端口进行可视化配置（串口号、波特率、数据位、停止位、校验位），默认参数出厂即用；

● 温湿度控制：内置温湿度控制器、温度/凝露传感器、100W 铝合金加热器与散热风扇，凝露启控 ≥88%±5%、加热启控 ＜0℃，自动防止内部凝露，适应现场恶劣环境；

● 保护与报警：过载分级延时切断（1.0～1.1 倍额定延时 15s、1.1～1.2 倍延时 5s、2 倍以上立即切断），功率器件 85℃±5℃ 过热保护，保护动作后声光报警并记录故障时刻电流、功率与运行时间。

图5 特高压换流站交流滤波器电容器组综合智能测试仪配套软件界面

四、设备选型

     装置为一体化成套测试设备，开箱即可开展试验，无需另购激励与测量设备。
