产线在线标识喷码解决方案

一、系统简介

     在食品、饮料、日化、建材、电子、线缆等行业的生产线上，产品需要喷印生产日期、批号、序列号、条码或二维码等标识信息，用于质量追溯、防串货与合规管理。传统的人工贴标或手持喷码方式存在效率低、位置不统一、字符易出错、换版麻烦等问题，难以匹配高速产线的节拍，也无法满足产品追溯对标识唯一性的要求。

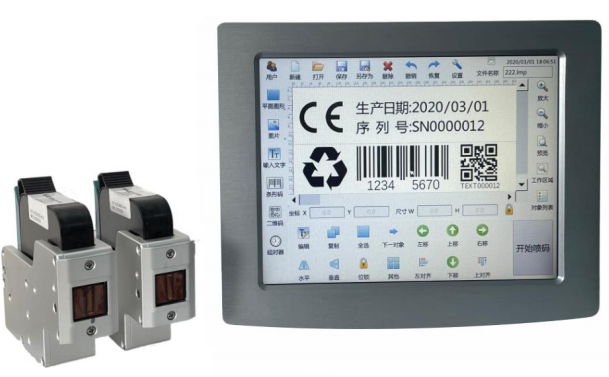

     LE-20 在线喷码机随生产线在线喷印标识内容，操作人员在触摸屏上完成版式设计与参数设置后即可开机喷码，无需停机换版。系统主要特点：

● 内容灵活：支持文字、流水号、时间、日期、图片，以及 CODE39、CODE128、EAN 等条形码和 QR、DM、PDF417 等二维码。

● 双喷头设计：喷头 1、喷头 2 可单独工作或同时工作，支持拼接校准，扩展喷印范围。

● 同步精准：支持光电探头触发与编码器同步，随产线速度自动匹配，喷印位置与字符比例稳定。

● 操作简便：触摸屏可视化编辑，所见即所得，支持边喷码边调整参数。

● 易于联动：可外接警报灯、继电器等信号输出，便于接入产线控制系统。

二、系统结构

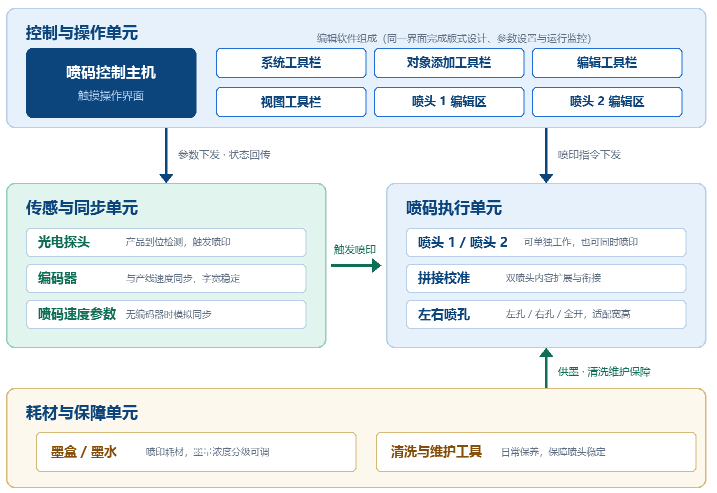

     LE-20 在线喷码机由喷码执行、传感同步、控制操作和耗材保障四个部分组成：

      1. 喷码执行单元：由喷头 1 与喷头 2 组成喷印执行机构。单喷头可独立工作，两个喷头同时勾选时可同时工作，并通过拼接校准实现喷印内容的扩展与衔接；每个喷头有左右两列喷孔，可单独开启左孔、右孔或左右孔全开，以适应不同的喷印宽度与字符高度需求。

      2. 传感与同步单元：光电探头负责检测产品到位并触发喷码，普通模式下"感应一次喷一次"，连续模式下按设定次数连续喷码；编码器用于与产线速度同步，保证喷印字符的宽度比例与位置稳定；在不接编码器时，也可通过"喷码速度"参数模拟编码器工作。

      3. 控制与操作单元：喷码控制主机运行编辑软件，配备触摸操作界面。软件由系统工具栏、对象添加工具栏、编辑工具栏、视图工具栏以及喷头 1 / 喷头 2 编辑区组成，可在同一界面完成版式设计、参数设置与运行监控。

      4. 耗材与保障单元：墨盒（墨水）提供喷印耗材，墨量浓度可分级调节；配套清洗与日常维护工具，保障喷头长期稳定工作。

三、系统功能

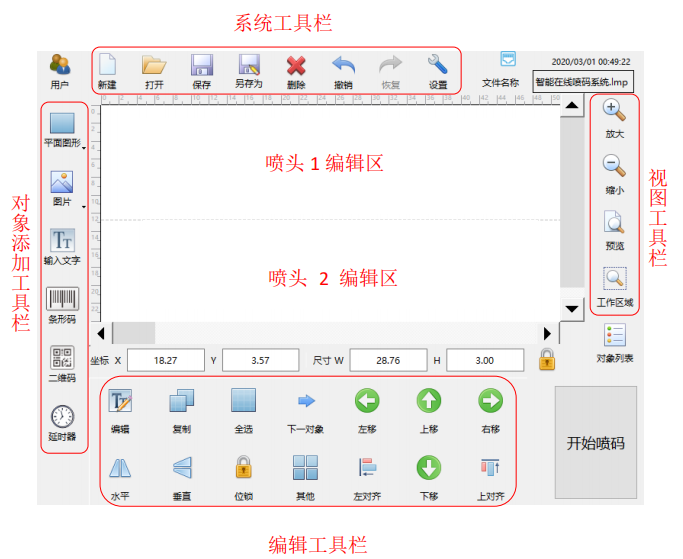

图  LE-20 在线喷码机软件主界面

3.1 对象编辑与版式设计

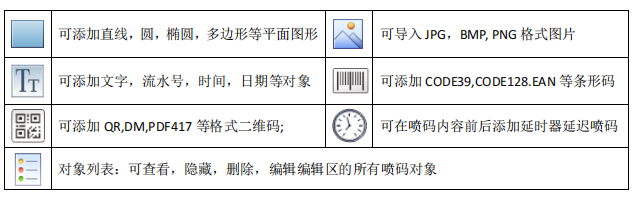

     对象添加工具栏支持：添加直线、圆、椭圆、多边形等平面图形；导入 JPG、BMP、PNG 格式图片；添加文字、流水号、时间、日期等对象；添加 CODE39、CODE128、EAN 等条形码；添加 QR、DM、PDF417 等格式二维码；在喷码内容前后添加延时器，用于控制喷码时机。对象列表可查看、隐藏、删除和编辑编辑区内的所有喷码对象。视图工具栏支持编辑区视图放大、缩小、显示全部工作区域、显示编辑区内所有对象。

3.2 对象尺寸与坐标控制

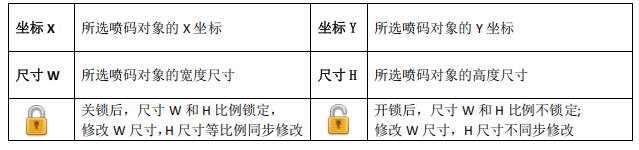

     通过坐标 X、坐标 Y 精确定位所选喷码对象的位置，通过尺寸 W、尺寸 H 调整对象大小。尺寸锁定后，修改 W 或 H 时另一项按比例同步修改，保证图形不失真；解锁后可分别独立调整，满足需要变形处理的场合。

3.3 编辑工具栏操作

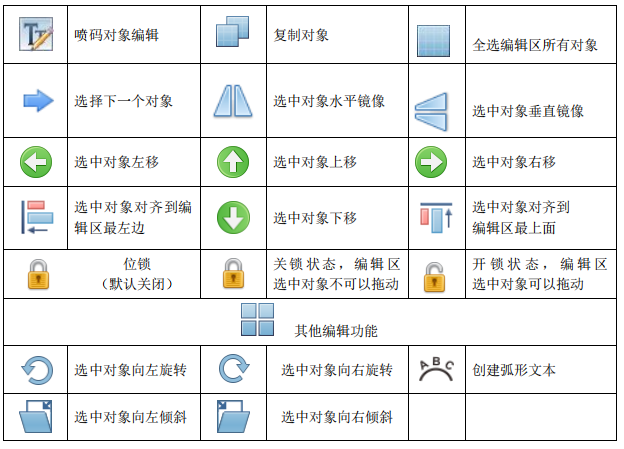

     支持喷码对象编辑、复制对象、全选编辑区所有对象、选择下一个对象；支持选中对象水平镜像、垂直镜像；支持选中对象左移、右移、上移、下移，以及一键对齐到编辑区最左边、最上面；位置锁默认关闭，关锁后编辑区内选中对象不可拖动，避免误操作；另支持选中对象向左/向右旋转、向左/向右倾斜，以及创建弧形文本，满足曲面、异形包装的喷印需求。

3.4 喷码内容制作

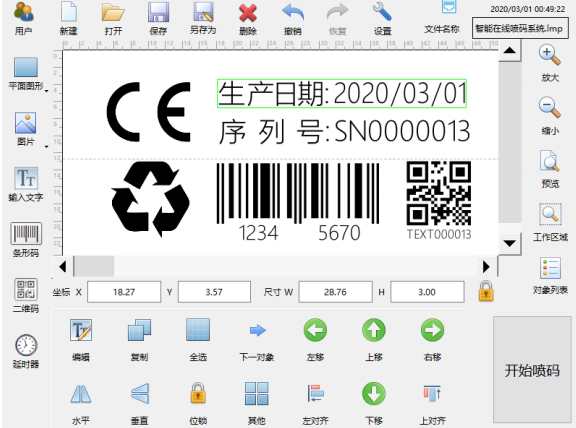

     标准制作流程为：新建空白文档并命名保存 → 添加图片（选中后通过 W、H 调整到合适大小）→ 输入文字（可设置字高，例如 3.5mm，并可更改字体、字符间距等参数）→ 添加可变日期（支持多种日期格式）→ 添加可变序列号（可设置位数、格式，通过换行与空格实现版面对齐）→ 添加条形码或二维码（可设置条码类型与文字属性）。全部对象编辑完成后进入喷码界面开始喷码。

3.5 喷码参数设置

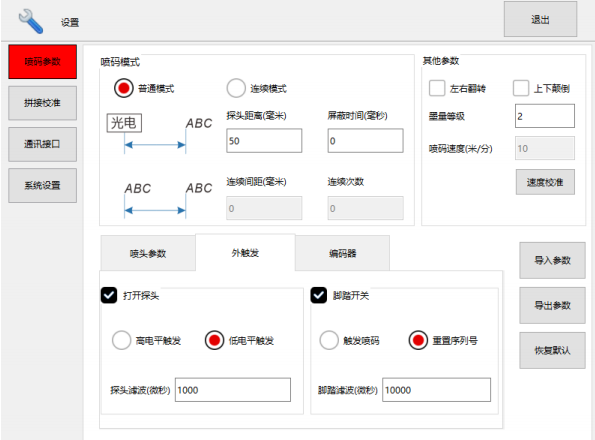

      ● 喷码模式：普通模式为光电探头感应一次喷码一次，不感应不喷码；连续模式需光电处于常亮状态，按设置的连续次数喷码

      ● 探头距离：光电到喷码字符之间的距离，用于调节喷码前后位置，值越小字符越靠近探头、位置越靠前

      ● 连续间距 / 连续次数：前后两次喷码内容之间的间距；次数设为 2 则连续喷码 2 次，设为 0 则一直喷码不停

      ● 屏蔽时间：光电信号触发屏蔽时间，加大屏蔽时间可防止单个产品多次触发产生干扰信号

      ● 打开探头：勾选后光电探头处于待触发状态，默认为低电平触发

      ● 左右翻转 / 上下颠倒：将喷码字符左右或上下方向颠倒，适应不同安装角度

      ● 墨量等级：墨量浓度分 1–10 级，等级越大出墨量越大

      ● 喷码速度：产线速度，可测量实际喷码内容长度与编辑长度自动计算出当前产线速度，起到模拟编码器的作用

      ● 编码器：勾选后需连接编码器使用，并正确设置编码器转速和变码轮的直径

3.6 双喷头拼接校准

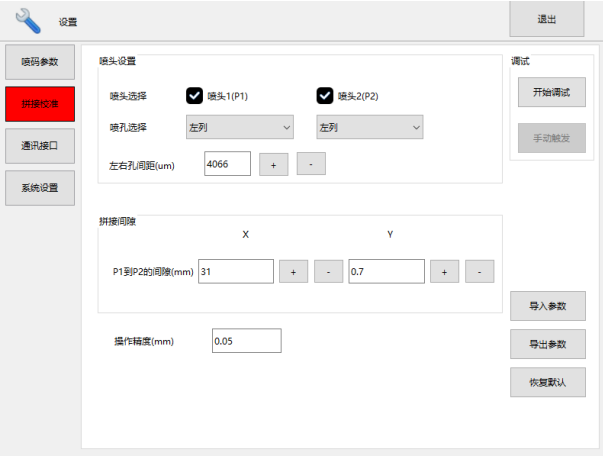

     该选项可设置喷头数量、喷孔方向以及双喷头拼接情况下的参数：喷头 1、喷头 2 单独勾选时只有一个喷头工作，同时勾选时两个喷头同时工作；每个喷头有左右两列孔可供选择，可单独开左孔或右孔，也可以左右孔全开（左右孔全开时需矫正模拟速度与产线速度一致，或连接编码器使用）；左右孔全开且喷码不重合时，可通过左右孔间距微调；双喷头拼接时，通过 P1 到 P2 的间隙 X、间隙 Y 对喷头 1 与喷头 2 的相对位置进行微调，不拼接时设为 0；操作精度决定单次微调的最小步进。

3.7 喷码运行与监控

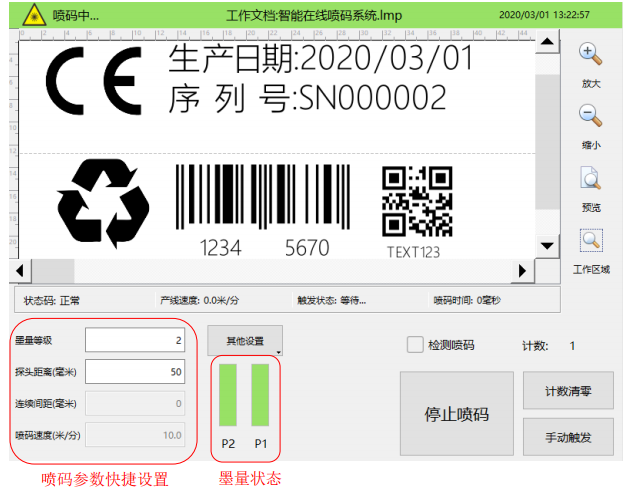

     点击开始喷码进入喷码界面，界面实时更新并显示喷码信息、喷码计数、喷码时间、产线状态、墨量信息等，支持边喷码边设置喷码参数。运行控制功能包括：检测喷码（测试时使用，勾选后手动触发可自动连续喷码）、手动触发（点击后喷头自动喷印一次）、计数清零（一键计数归零）、重置序列号（一键回到起始值）、停止喷码（退出喷码界面回到主界面）；其他设置中的 OUT 设置用于需要外接警报灯、继电器时配置信号输出。
