配电房智能巡检解决方案

一、系统简介

     电力作为一种清洁无污染、转换效率高的能源，在能量输送、能量转换方面有着其他能源无法比拟的优势。随着生产企业的规模不断扩大，厂区配电房、变电所建设数量增多，分布范围广、运行环境多样，配电房的管理成为供电系统的一大薄弱环节：开关跳闸、环境过热影响设备运行、水浸导致设备损坏、设备被偏等隐患时有发生。为了保证变电所的正常运行，企业一般采取定时的人工巡检，人工巡检浪费人力、物力，又无法保证变电所的环境安全。

     SL-6000 智能巡检控制系统是一款集实时视频、实时数据监测、异常联动处理、报警及人员出入的综合监管系统。通过对企业配电房及关键生产区域的实时视频、实时环境、设备控制、变压器测温、开关柜局放监测、火灾报警、人员出入、电缆测温、红外线成像、安防消防监测等数据的采集、分析、分类存储、自动处理，处理完成后压缩加密上传到云平台。企业通过云平台实现配电所运行状态、运行环境、安防环境的一体化综合管理。

核心价值：

● 无人值守、少人巡检：7×24 小时自动巡检替代人工抄表，降低运维人力成本

● 异常早发现、早处置：阈值预警 + 本地联动控制，把故障消灭在萌芽状态

● 数据全程可追溯：历史曲线、报表数据、事件记录随时查询、一键导出

● 集中管理、降本增效：多个厂区配电房统一接入云平台，远程集中监管

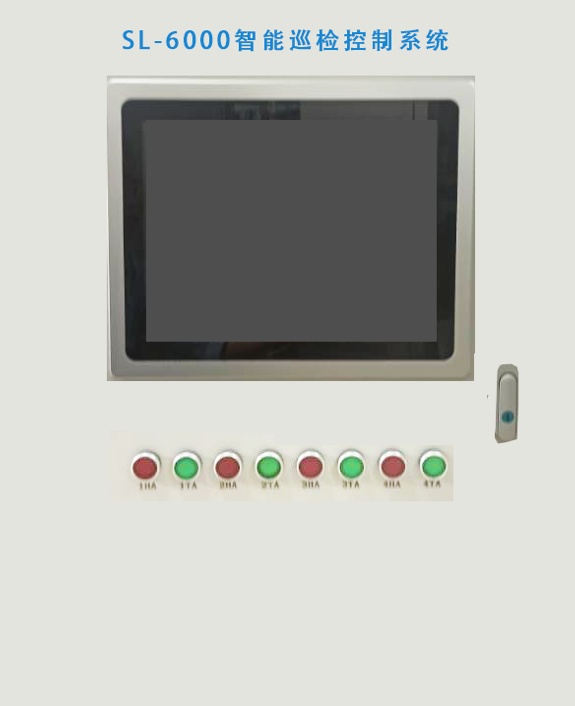

图1  SL-6000 智能巡检控制柜

二、系统结构

     系统采用"现场感知层 — 巡检主机层 — 数据传输层 — 监控中心层"四层架构，各层职责清晰、易于扩展：

      ● 现场感知层：由摄像机、温湿度/水浸/烟雾/水位传感器、门磁与红外双鉴探测器、无线测温传感器、微机保护及直流屏、风机水泵等联动设备组成，负责厂区现场数据的全面采集与执行指令落地

      ● 巡检主机层：SL-6000 智能巡检控制柜作为现场核心，通过触摸屏一体机完成数据采集分析、阈值判断、本地声光报警与联动控制

      ● 数据传输层：支持 4G/5G 无线网络、以太网、RS485 总线等多种组网方式，适应不同厂区的网络条件

      ● 监控中心层：数据压缩加密上传云平台，管理后台、监控大屏、移动端/小程序多端呈现，实现远程集中监管

     系统日常运行遵循"采集 — 研判 — 联动 — 上传 — 追溯"的闭环流程，巡检过程全程留痕：

三、系统功能

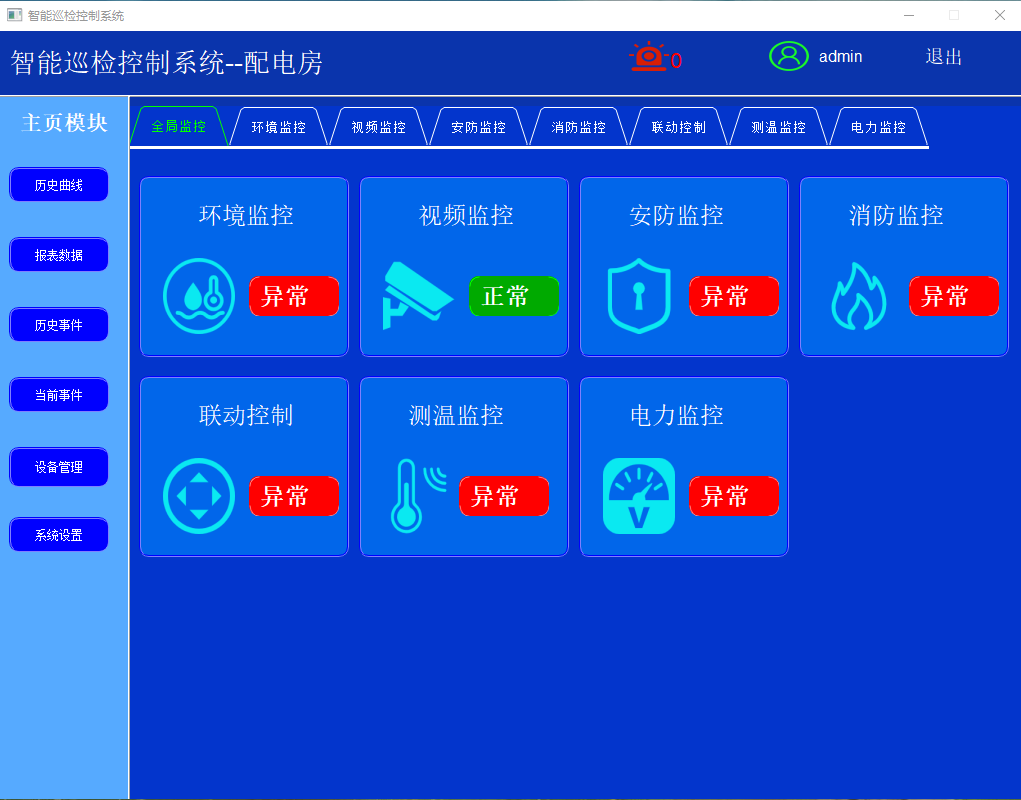

     系统主界面按设备类型划分为七大监测模块，各模块状态一目了然；当设备有报警时，点击对应模块即可跳转下级页面查看具体是哪个设备出了问题。

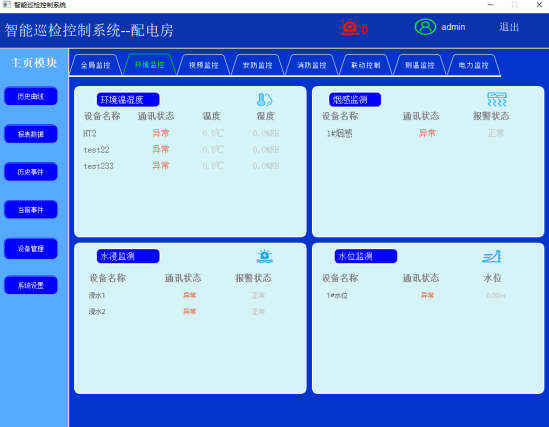

3.1 环境监控

     实时监测温度、湿度、水浸、烟雾、水位等配电室环境参数信息，实时显示有关故障、告警等信息。

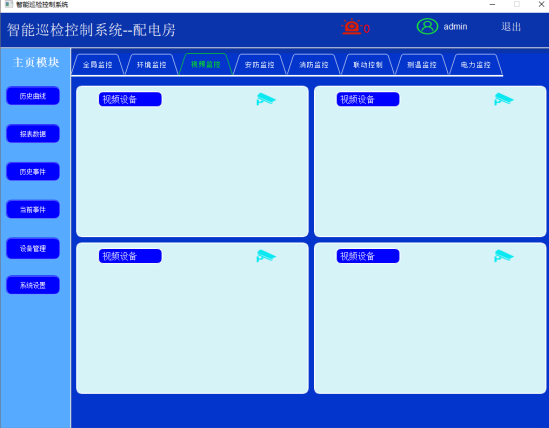

3.2 视频监控

     配电室内安装枪型、球型摄像机，远程监控配电室设备运行与人员操作情况，随时调取实时画面。

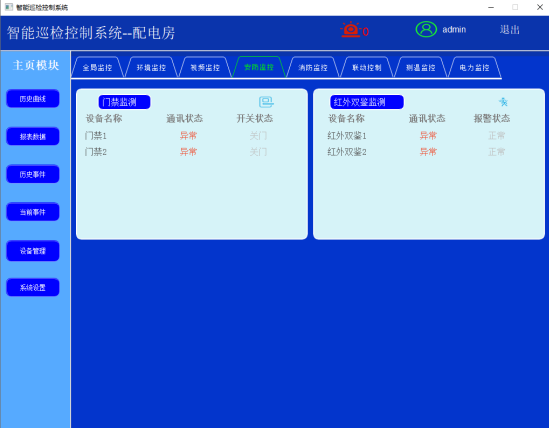

3.3 安防监控

     对配电室的出入口进行监测，通过门磁、红外双鉴探测器辨别入侵者和干扰信号，实时显示报警，解决设备被盗的痛点。

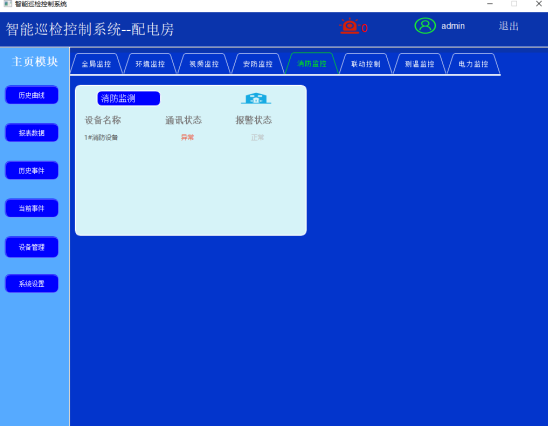

3.4 消防监控

     实时监测温度、烟雾、测温电缆等配电室消防参数信息，实时显示有关故障、告警等信息。

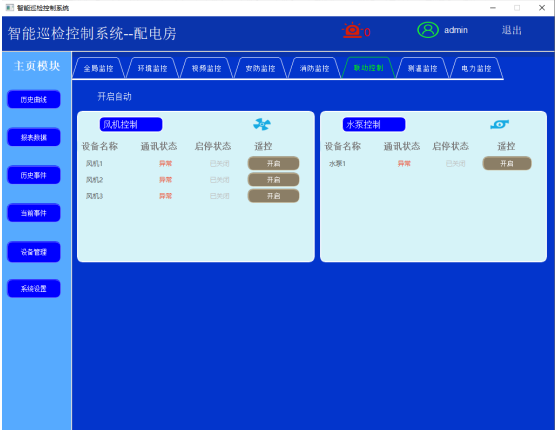

3.5 联动控制

     显示各个联动设备（风机、水泵、照明等）的通讯状态、开关状态，可以通过页面直接遥控设备，也支持超温自动启动排风等联动策略。

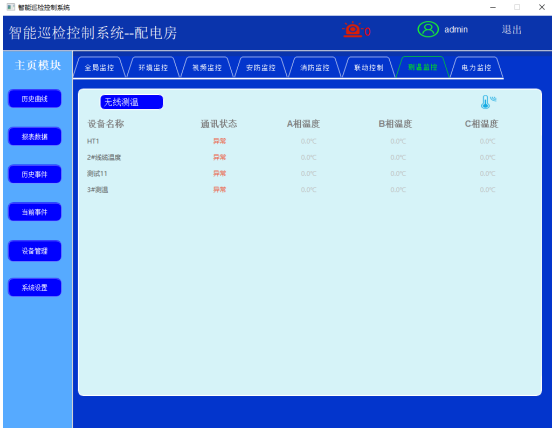

3.6 测温监控

     对电缆、电缆头的运行状态实时进行监测，并把测量结果通过无线网络上传到监控中心数据库服务器，通过软件分析能够提前确定电缆的早期过热现象，实现电缆故障的早期预测，防患于未然。

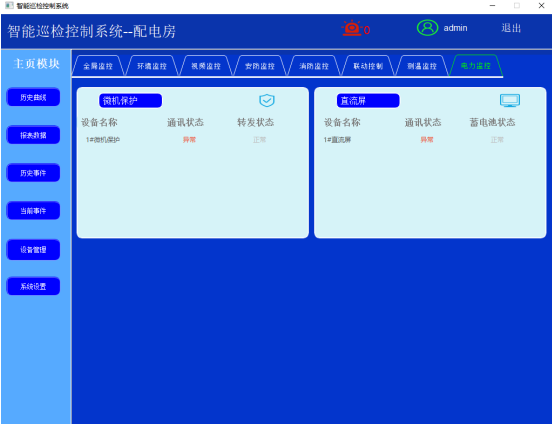

3.7 电力监控

     集中监测微机保护、直流屏等电力设备的通讯状态、转发状态与蓄电池状态，全面掌握供电回路运行工况。

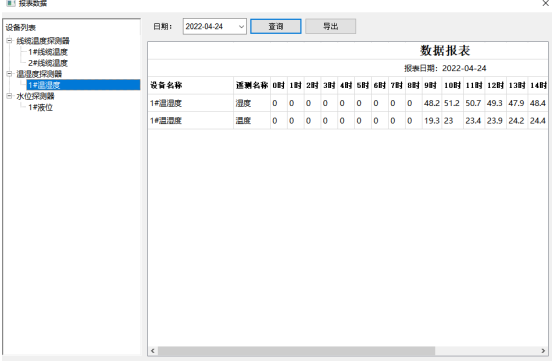

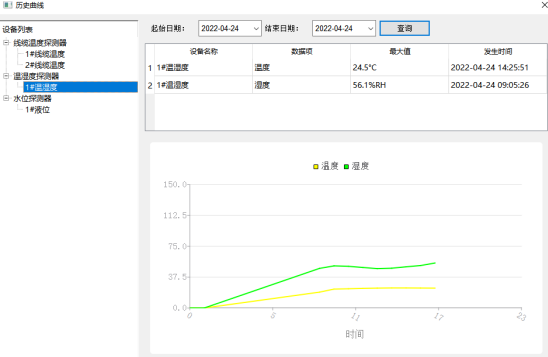

3.8 历史曲线与报表

     显示温度、湿度、水位、电压、电流等参数的历史曲线变化图，默认显示设备列表第一个设备的折线图，并可根据选择的日期变换成月折线图、年折线图；报表数据支持按条件查询并导出，满足安全检查与能耗分析需要。

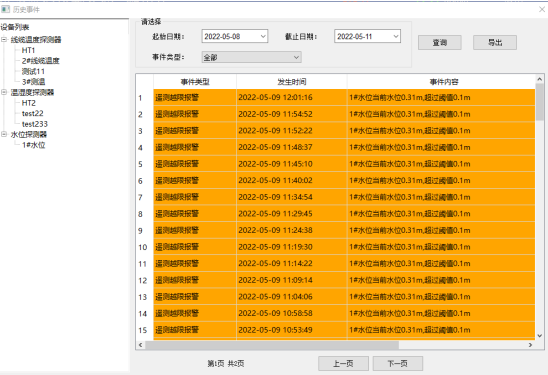

3.9 事件管理与追溯

     历史事件记录报警事件并可导出；当前事件实时显示报警详情，支持报警处理、清空事件、隐藏窗口等操作，形成"报警 — 处置 — 归档"的完整闭环。

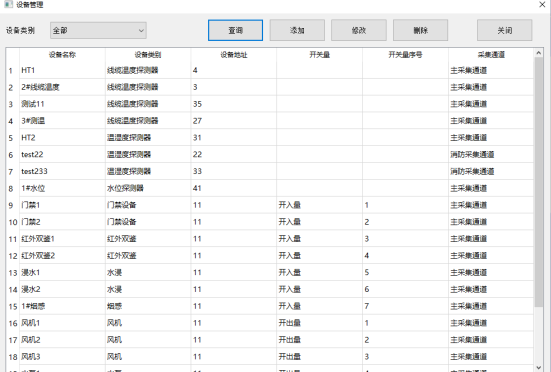

3.10 设备管理与系统设置

设备管理支持按配电室维护设备档案，增删改查方便；系统设置提供阈值设置、场站管理、数据上传参数配置与密码修改，管理员可根据现场情况灵活调整。

四、设备选型

     系统以 SL-6000 智能巡检控制柜为核心，配套各类型传感器与执行设备，构成完整的厂区巡检监控体系。控制柜采用触摸屏一体机设计，集数据采集、本地分析、联动控制、加密上传于一体，现场安装即插即用。

清单如下：

注：以上为典型配置清单，具体型号与数量根据现场勘测结果确定，支持按企业实际需求增减；配套云平台管理后台与移动端，交付即用。
