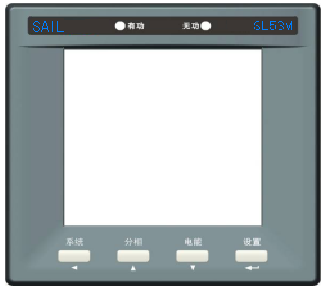

SL-53M三相数字式多功能测控仪表

发布时间：2026-09-22分类：智能仪表来源：管理员

SL-53M三相数字式多功能测控仪表，广泛用于工业、商业、民用电力系统和变电站中。该仪表以工业级微处理器为核心，处理速度高，具有很高的性价比，集电量遥测、遥控、遥信等功能于一体，可以取代大量的常规模拟仪表，独立应用在仪表控制盘、开关柜、UPS系统等场合，为用户节省大量投资和使用空间。

基本功能

-功能	项目	SL53M
实时测量值	三相电压	√
	三相电流	√
	三相有功功率	√
	三相无功功率	√
	三相视在功率	√
	三相功率因数	√
	正向有功电能	√
	正向无功电能	√
	频率	√
输入输出	开关量输入（2DI）*	选配
	开关量输出（2DOO）*	选配
	光电式电能脉冲	√
	接点式电能脉冲	选配
通讯	MODBUS协议	RS-485口（2线式、半双工，最高19200bps）
事件记录	32个事件记录，分辨率1ms
注：* DI、DO实际数量根据选型而不同

额定参数

a) 装置工作电源

· 直流：额定220V和110V,电压允许偏差-20％～＋20％

· 交流：额定220V,电压允许偏差-20％～＋20％

b) 交流输入

· 额定相电压输入：额定57.7V、额定220V或额定400V

· 电流回路：额定5A或1A

· 频率：50Hz

c) 开关量输入

· 24V直流激励自激

· 前去抖时间40ms

d) 继电器输出

· 电磁式继电器

· 触点容量：250VAC/5A，DC30V/5A

e) 功率消耗

· 交流电流回路：小于0.75VA/相（额定5A时）

小于0.25VA/相（额定lA时）

· 交流电压回路：小于0.5VA/相（额定时）

· 装置电源回路：小于6W

f) 过载能力

· 交流电流回路： 1.2倍额定电流，连续工作

20倍额定电流，允许1s

· 交流电压回路： 1.2倍额定电压，连续工作

2倍额定电压，允许10s

g) 通信接口

· 接口类型：RS-485，2线方式

· 工作方式：半双工

· 通信速率：1200、2400、4800、9600、19200 bps

· 通信规约：MODBUS

h) 蜂鸣器

· 报警声强 85dB（正前方1m处测量）

测量准确度指标

a) 相电压准确度测量范围： 10V～1.2倍额定相电压

b) 电流准确度测量范围： 额定5A：5mA～6A

额定1A：1mA～1.2A

c) 准确度指标

参数	精度	分辨率
电压	0.2％	0.01V
电流	0.2％	0.001A
有功功率	0.5％	0.001kW
无功功率	0.5％	0.001kvar
视在功率	0.5％	0.001kVA
有功电能	0.5级	0.1kwh
无功电能	2.0级	0.1kvarh
功率因数	1.0％	0.001
频率	0.02Hz	0.01Hz

电气绝缘性能

a）介质强度

符合GB/T 13729-2002规定。工频电压2kV，时间1分钟。

b）绝缘电阻

符合GB/T 13729-2002规定。500V兆欧表测试，绝缘电阻值不小于 100MΩ。

c）冲击电压

符合GB/T 13729-2002规定。承受1.2/50μs峰值为5kV的标准雷电波的冲击。

机械性能

a）振动

· 振动响应：符合GB/T11287-2000标准，严酷等级为1级；

· 振动耐久性：符合GB/T11287-2000标准，严酷等级为1级。

b）冲击

· 冲击响应：符合GB/T14537-1993标准，严酷等级为1级；

· 冲击耐久性：符合GB/T14537-1993标准，严酷等级为1级。

c）碰撞

符合GB/T14537-1993标准，严酷等级为1级。

电磁兼容性能

a）静电放电抗扰度

符合GB/T 17626.2-2006 静电放电抗扰度试验规定，严酷等级为3级。

b）射频电磁场辐射抗扰度

符合GB/T 17626.3-2006 电快速瞬变脉冲群抗扰度试验规定，承受10V/m的最严酷等级。

c）电快速瞬变脉冲群抗扰度

符合GB/T 17626.4-2008电快速瞬变脉冲群抗扰度试验规定，严酷等级为3级。

d）浪涌抗扰度

符合GB/T 17626.5-2008 浪涌抗扰度试验规定，严酷等级为3级。

e）射频传导抗扰度

符合GB/T 17626.6-1998（IEC 61000-4-6：1996）规定，严酷等级为3级。

f）工频磁场抗扰度

符合GB/T 17626.8-1998（IEC 61000-4-8：1998）规定，严酷等级为4级。

g）振荡波抗扰度符合GB/T 17626.12-1998（IEC 61000-4-12：1995）规定，严酷等级为3级。
