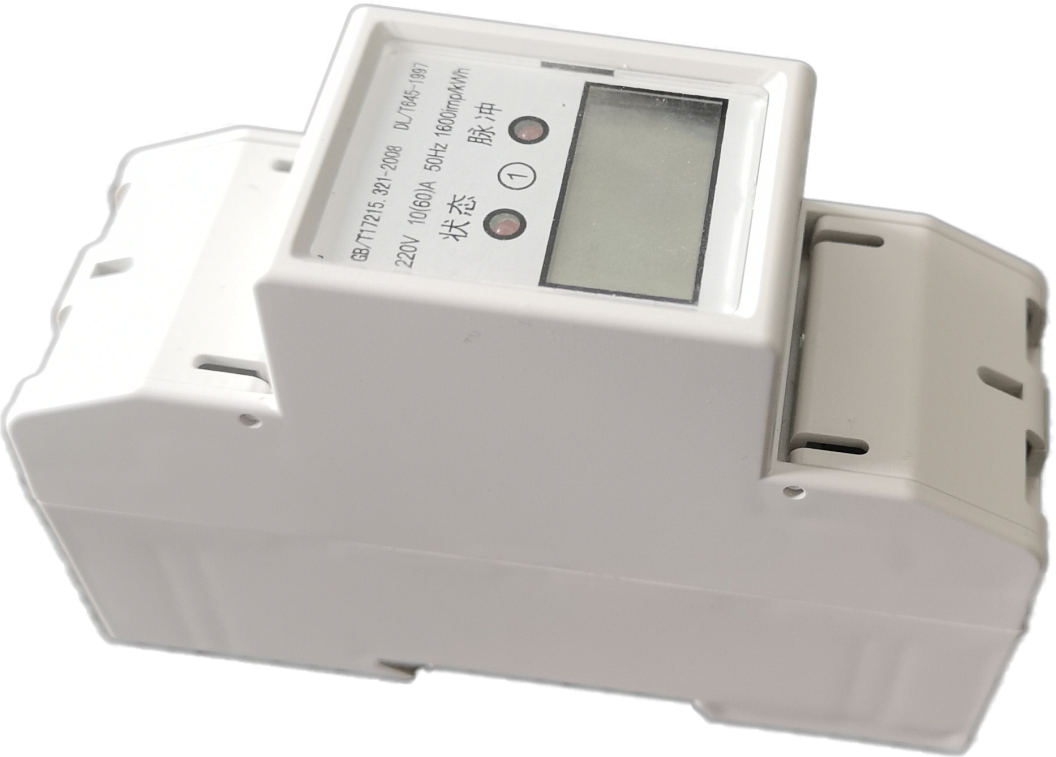

SL-9110A单相负载模块

SL-9110A型单相智能模块采用先进的32位ARM-Cortex-M0高速低功耗处理核心同时集成了高精度计量内核和先进的SMT贴装工艺，用于单相交流全参数计量，具有恶性负载识别、欠压、过压、过载保护功能，计量参数包括电压有效值、电流有效值、有功功率、无功功率、视在功率、有功电能、无功电能、功率因数、线频率、电压总谐波及2-11次谐波含量、电流总谐波及2-11次谐波含量。本产品各项性能指标符合IEC 62053-21：2003、GB/T17215.321-2008《1级和2级静止式交流有功电能表》对静止式电能表技术要求。

功能及特点

具有高可靠性、高准确度、高灵敏度、宽负荷、误差一致性好、超低功耗等特点。

具有欠压、过压检测及保护功能。

具有过载、过流及多种恶性负载识别及切断功能。

具有可远程控制的负载开关，并能通过负载状态自动切断负载。

具有有功、无功计量功能，能够精确地计量有功电能和无功电能，数据采用无限擦写次数铁电存储器永久保存。

电压、电流具有全谐波分析功能。

采用光耦隔离的无源脉冲输出接口。

具有RS485通讯接口，波特率默认为9600可修改为300、600、1200、2400、4800、9600、19200。

电压超宽范围计量，50V-300V。

电流宽范围计量，0.01A-80A。

规格和主要参数

规格型号：

功耗：≤1.0W（2VA）。3.3环境条件:工作温度为：-25℃～70℃
