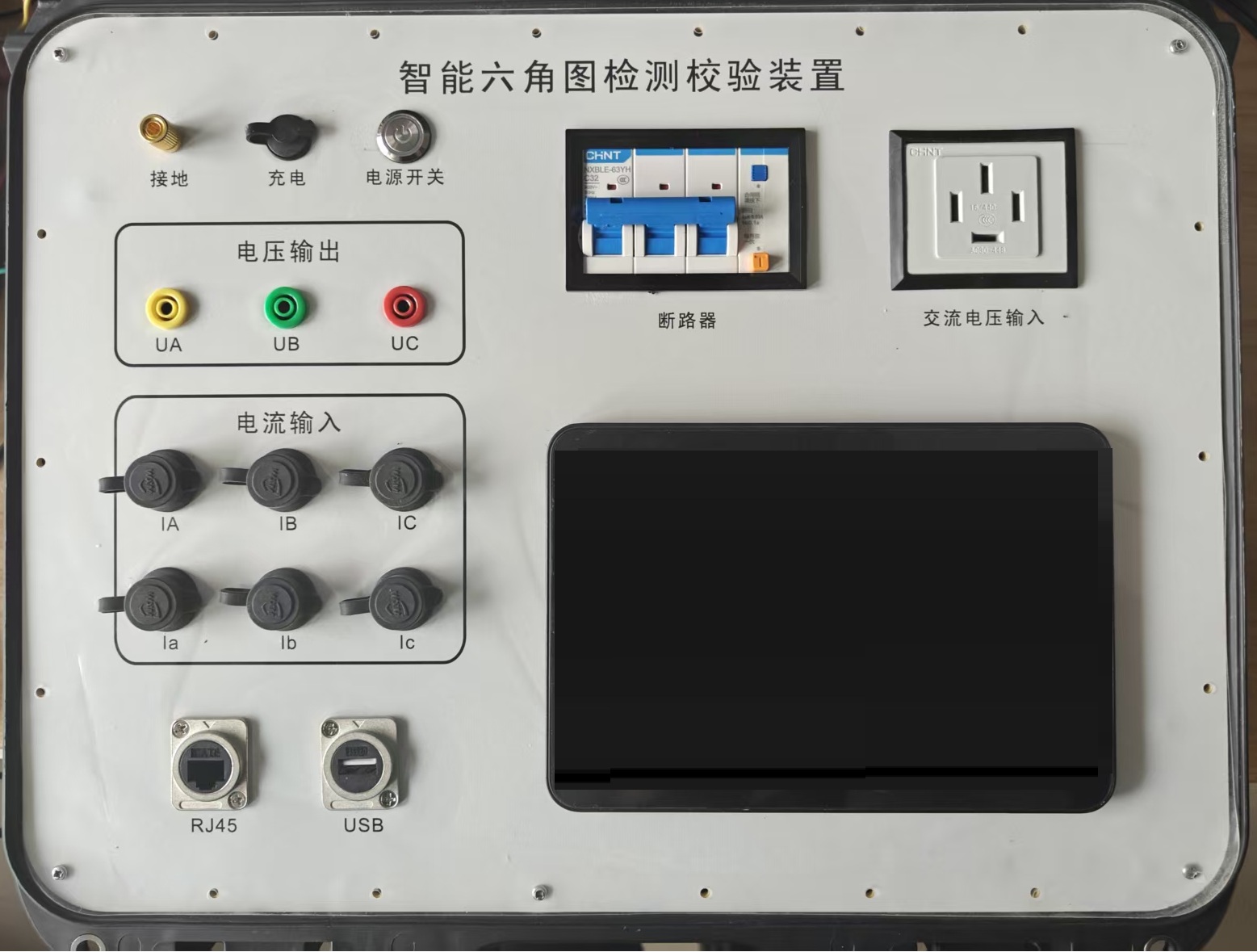

智能六角图检测校验装置

智能六角图检测校验装置主要用于对新生产的主变压器进行负荷试验(俗称六角图试验)，是验证其保护测量控制二次接线、CT绕组极性、变比等参数是否正确的重要工具。该装置具有电参量测量显示，向量图测量显示，CT电流相序判断，CT变比判断，高低压侧相位关系分析，CT接线分析及自动生成测试报告等功能。本装置采用7寸宽屏触控一体机作为操控终端，操作简单、界面友好，是变压器差动保护带负荷校验的重要工具、是工程验收、设备复检和现场抢修的得力助手。

可同步采集多路电压、电流信号，自动计算相位并实时生成矢量六角图，相比传统人工测量，大幅缩短校验时长。采用钳形互感器非侵入式测量，无需断开电流二次回路，降低作业安全风险，狭小屏柜空间也可便捷操作。测量精度高，能快速判别 CT 极性、保护回路接线错误，适配差动保护、母差保护等现场校验。整机便携，内置电池，支持数据存储、查询与报告一键导出，减少人工记录误差。设备集成谐波、波形分析功能，抗干扰能力强，适合变电站、发电厂继电保护与计量回路的现场调试、竣工检验及日常运维。
