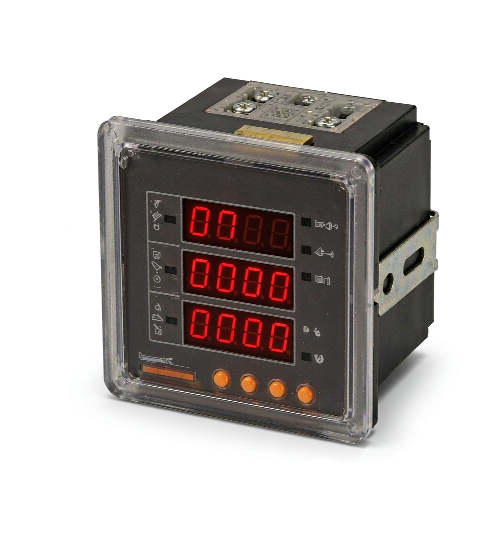

多功能电力仪表
产品介绍
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的网络多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为1.0级、实现LED现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议或DL/T645-2007。
产品选型
| 型号产品功能 | SL183E-9S4 | SL183Z-9H4 | SL183E-3S4 | SL183Z-3H4 | SL183E-AS4 | SL183Z-AH4 | |
| 测量参数 | 三相电压 | √ | √ | √ | √ | √ | √ |
| 三相电流 | √ | √ | √ | √ | √ | √ | |
| 总有功功率 | √ | √ | √ | √ | √ | √ | |
| 总无功功率 | √ | √ | √ | √ | √ | √ | |
| 功率因数 | √ | √ | √ | √ | √ | √ | |
| 频率 | √ | √ | √ | √ | √ | √ | |
| 分相有功功率 | √ | √ | √ | √ | √ | √ | |
| 分相无功功率 | √ | √ | √ | √ | √ | √ | |
| 分相功率因数 | √ | √ | √ | √ | √ | √ | |
| 需量（有功/无功功率） | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 | |
| 不平衡度（电压/电流） | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 | |
| 电压最大值 | √ | √ | √ | √ | √ | √ | |
| 电流最大值 | √ | √ | √ | √ | √ | √ | |
| 四象限电能 | √ | √ | √ | √ | √ | √ | |
| 谐波2-63次 | √ | √ | √ | ||||
| 通讯 | RS485 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
| 扩展功能 | 开关量输入DI（选配） | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 |
| 开关量输出DO（选配） | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | |
| 模拟量输出AO（选配） | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | |
| 外形尺寸 | 96*96mm | 96*96mm | 80*80mm | 80*80mm | 72*72mm | 72*72mm | |
| 开孔尺寸 | 91*91mm | 91*91mm | 76*76mm | 76*76mm | 67*67mm | 67*67mm | |
| 实际页面以出厂为准 | |||||||
技术参数
| 性能 | 参数 | ||
| 输 入 测 量 显 示 | 网络 | 三相三线、三相四线 | |
| 电压 | 额定值 | AC25~500V | |
| 过负荷 | 持续:1.2倍(连续) 2倍额定值/1秒 | ||
| 功耗 | <0.4VA(每相) | ||
| 阻抗 | ＞500KΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 电流 | 额定值 | AC25mA~5A | |
| 过负荷 | 持续：1.2倍 瞬时：10倍/1s | ||
| 功耗 | <0.2VA(每相) | ||
| 阻抗 | <2mΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 频率 | 45~65Hz | ||
| 功率 | 视在功率，有功精度1.0级，无功精度2.0级 | ||
| 电能 | 四象限计量，有功精度1.0级，无功精度2.0级 | ||
| 谐波 | 总谐波含量 | ||
| 电源 | 工作范围 | AC220V、AC/DC85~270V | |
| 功耗 | ≤5VA | ||
| 输出 | 数字通讯 | RS-485、MODBUS-RTU协议或DL/T645-2007 | |
| 环境 | 工作环境 | -10~55℃ | |
| 储存环境 | -20~75℃ | ||
| 安全 | 耐压 | 输入/电源＞2kV, 输入/输出＞2kV, 电源/输出＞2kV | |
| 绝缘 | 输入、输出、电源对机壳＞50MΩ | ||
| 电能测量范围 | 有功无功电度测量范围0~99999999MWh， 超过此数值电度从0开始计数 | ||
| 扩展功能 | 开关量输入 | 4DI（最多） | |
| 开关量输出 | 4DO（最多） | ||
| 脉冲输出 | 1PO | ||
| 模拟量输出 | 4AO（最多） | ||
| Rs485通讯 | 1路RS485 | ||
| 谐波 | 2～63次 | ||
| 需量 | 有功功率，无功功率 | ||
| 最值统计 | 电压、电流最大值 | ||
| 选配 | 0.5S/0.2S | ||
产品优势
实时监测:三相电流、电压、总有功功率、总无功功率，功率因数，总视在功率、频率、分相有/无功功率、分相功率因数、无功电能、有功电能
显示:LED数码管显示
通讯:1路RS485通讯功能，MODBUS-RTU协议或DL/T645-2007协议
选配:4路开关量输出、4路开关量输入、4路模拟量输出
定制化，可为企业提供LOGO，外观，功能等定制化服务
行业应用
应用领域:工业制造、商业建筑、成套厂、变电站、医院、公共设施等领域
