交/直流多功能源智能检测装置
产品介绍
一、功能概述

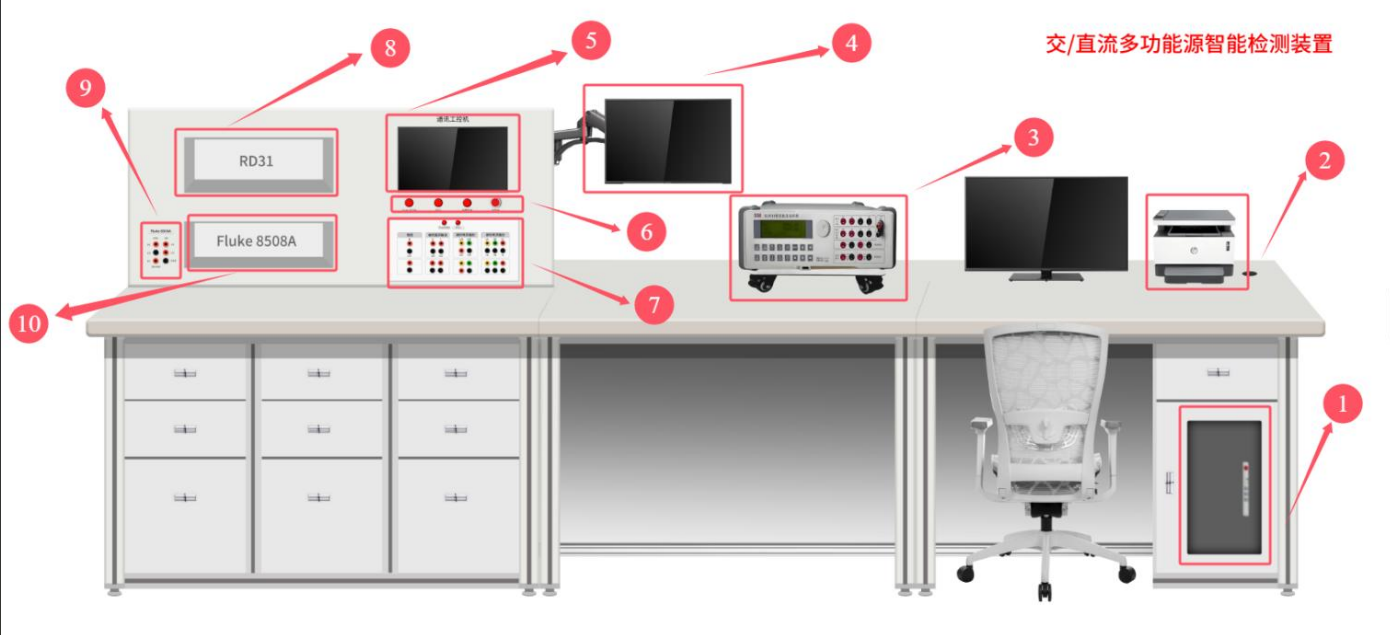

交/直流多功能源智能检测装置是集标准源、工控机、服务器、智慧实验室互联互通接口、切换电路、 通讯控制等模块的一体化的自动校准智能装置。用于自动化检测源并生成检定报告。实现数表四项、功率、 多功能源自动化检测，生成报告，与智慧实验室系统数据交互等。
适用范围：交直流多功能源的检测。
工作环境：室内环境温度：5℃-30℃，相对湿度：40%-75%。

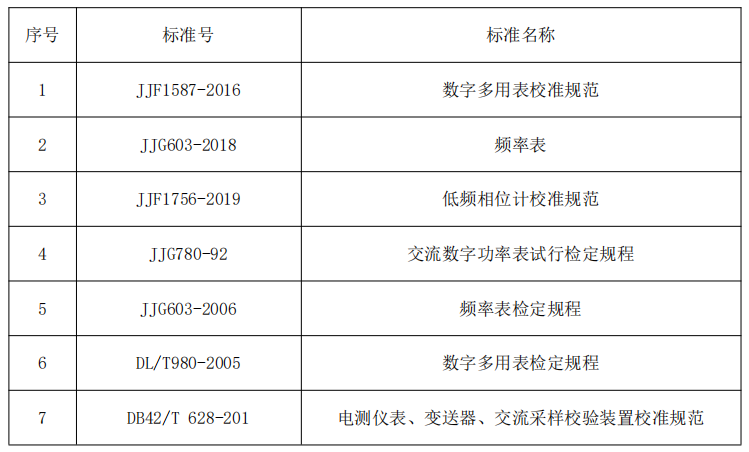

二、 产品执行标准和规范

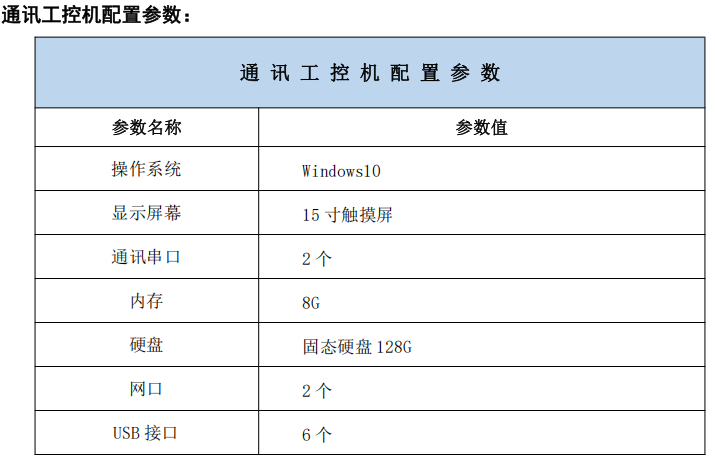

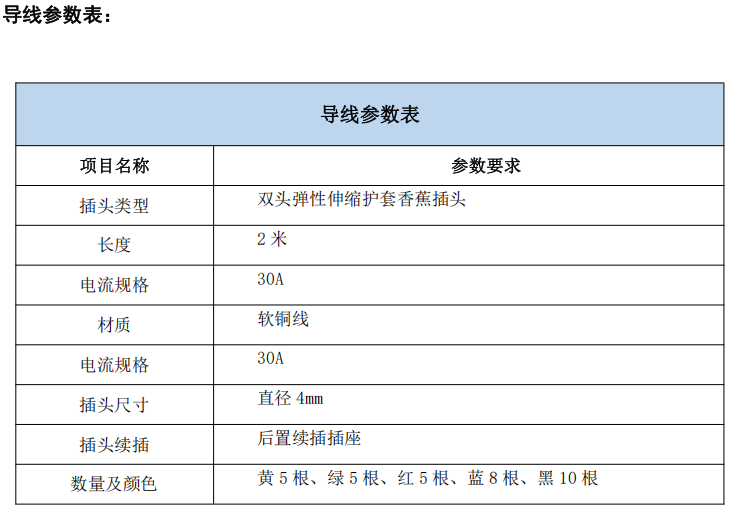

技术参数
产品优势
(1) 能够自动控制 Fluke 8508，自动切换量程和档位，读取电压、电流、电阻数值。
(2) 能够自动控制 RD43 三相标准电能表，自动换挡，读取电压、电流、电阻数值。
(3) 能够自动在内部标准表（Fluke 8508A、Radian RD43）和 3 类输入端子（单三相交流电压、单三相交
流电流、直流电压电流电阻）之间进行线路切换，切换方式取决于检定项目及量程。
(4) 能够在 Fluke 8508A、Radian RD43 接线时亮灯提示。
(5) 能够在 Fluke 8508A、Radian RD43 加电时闪灯提示。
(6) 能够在单三相交流电压、单三相交流电流、直流电压电流电阻输入端指示灯上进行亮灯接线提示。
(7) 能够在单三相交流电压、单三相交流电流、直流电压电流输入电阻端指示灯上进行闪灯带电提示。
(8) 预置以下型号被检仪表的校准方案和证书模板
BD3300A、DK-34B2、CL6013、CL6019、DK-51D2、BDJ-6000、CL3021、BD-3H、CL3021、BD300D、TD4100、
BD-4W 等等

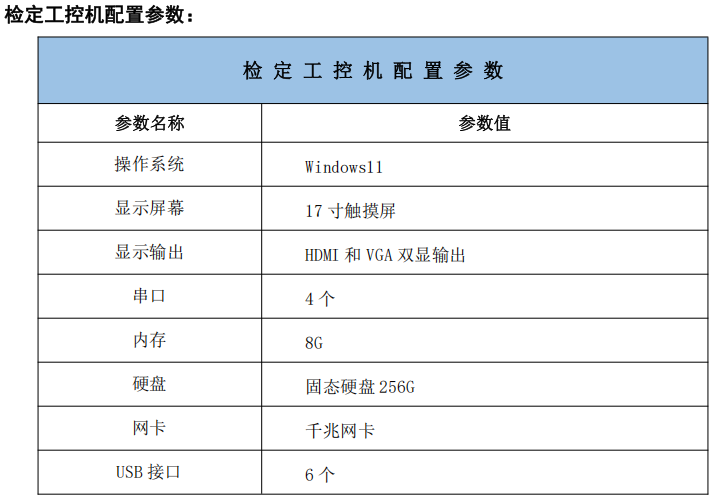

(9) 检定工控机具有自动化检定功能：
能够测量交流电压、交流电流、直流电压、直流电流、电阻、频率、相位、功率试验项目；能够自动
控制标准表输入；只需通过数字键盘完成所有检定数据录入工作；录入数据时能根据量程切换偏正和偏负
输入格式；提供全输入和自动匹配 2 种数字输入法；所有操作可以在触摸屏上操作；能够随时调整显示位
数；能够自动计算平均值能够自动计算波形失真度；能够自动计算功率稳定度；能够进行单相输出电压并
联检定方式；能够进行单相输出电流串联检定方式；检定过程中关键操作有语音提示；(10)通讯工控机具有以下功能：
能够自动控制具有 RS232、RS485、IEEE488 通讯接口和控制协议的被检器具；
(11)检定服务器具有以下功能：
具有校准方案的新建、编辑、管理功能；具有校准证书和原始记录模板的新建、编辑、管理功能；具
有单位名称、型号等列表选择功能；能够自动记忆具有列表选择功能的新输入内容；能够根据出厂编号自
动列出历史检定记录，并快速进入周检模式；能自动创建检定证书报告和检定记录报告；
(12)装置能对 CL6013、CL6019、DK-51D2、CL3021、TD1850、TD4100 被检装置实现全自动检定，能同时控
制标准和被检装置，读取数值、数据处理以及自动生成报告并上传至实验室信息管理系统。
(13)装置能对 BD3300A、、BDJ-6000、、BD-3H、BD300D、LCS-160、BD-4W 被检装置实现半自动检定，手
动控制被检装置输出并用键盘将其数值输入进工控机，能自动控制标准装置并读取其数值、数据存储处理
以及自动生成报告并上传至实验室信息管理系统。
(14)与智慧实验室系统进行信息交互。
智慧实验室系统创建检定任务传送到电测智能检测装置；电测智能检测装置接收任务，完成检测任务
后，所有检定数据保存在电测智能检测装置本地并能够传送到智慧实验室系统；所有校准证书和原始记录
数据均采用数据库型式和电子文件两种方式同时保存；在智慧实验室系统里进行电子证书的审核、批准、
签发以及电子签章，生成能验证真伪的电子证书；电测智能检测装置待机时能把装置状态实时发送到智慧
实验室系统中，在智慧实验室系统中查看装置待机和通讯状态；能将检定过程中的标准源和标准表的电压、
电流、频率、功率、相位等实时电量信息通过 TCP/IP 点对点发送到智慧实验室系统，智慧实验室可以通
过大屏、桌面显示器等实时展示出来。能将检定的实时进度、正在检测点的量程、示值、实际值等信息，
实时发送到智慧实验室系统，智慧实验室可以通过，智慧实验室可以通过大屏、桌面显示器等实时展示出
来。
(15)装置具有自我保护功能
电测智能检测装置具有过载保护和漏电保护功能；当系统检测到检定方案设置不合理时警告提示并停
止检定；当系统检测到检定方案电压电流超标准量限时警告提示并停止检定；当系统检测到被检电源输出
且长时间未操作时给出语音和警告提示；当系统检测到被检电源长时间输出大电流时给出语音和警告提示；
当系统检测到装置长时间开机未操作时给出语音提示；
行业应用
本装置广泛适用于计量院、电力系统、高校科研实验室、仪表生产企业及第三方校准机构。可完成数字多用表、功率表、频率表、相位计等各类交直流能源、电测仪表的自动化检定校准；支持与智慧实验室系统数据互通，自动生成检定报告，为电气计量检测、设备质量校验提供一体化解决方案。
