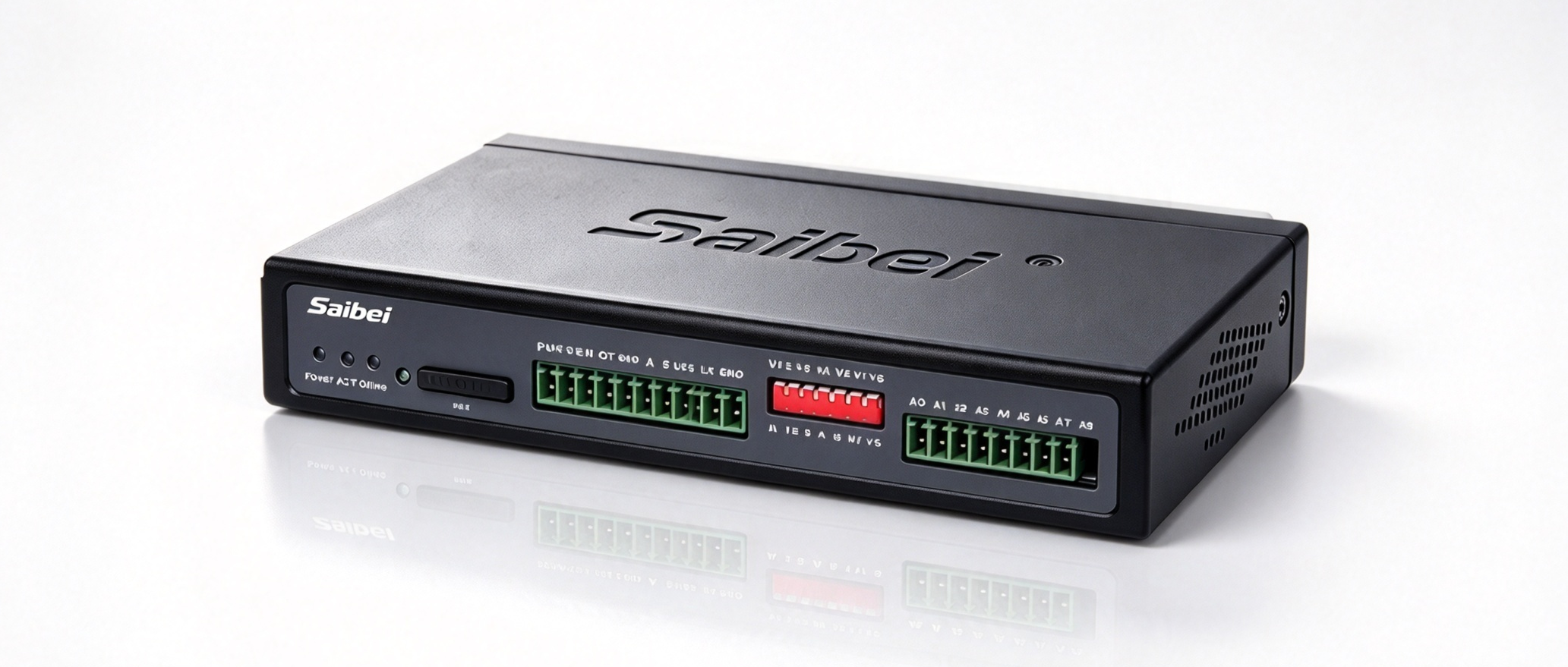

SL550-56X 4G/5G RTU+路由+ZIGBEE
产品介绍
SL550-56系列智能无线远程测控终端(以下简称无线RTU)是河南赛贝电子科技有限公司为满足市场需求而自主研发的集数据采集、远程控制与无线通讯功能为一体的无线终端控制产品。该系列产品集成了模拟信号采集,开关量输入，开关量输出,脉冲计数，支持以太网通信，串口RS232通信，RS485通信4G/3G/2G无线数据通信+ZIGBEE于一体的高性能测控装置，可以直接接入各种传感器、标准变送器信号、仪表等输出的模拟信号、电平信号、干触点、脉冲信号等，是实施无线测控的最佳选择。
外设接口信号参数说明：
| 项 目 | 内 容 |
| 串口RS232 | 1 个RS232接口，内置15KV ESD 保护，串口参数如下：数据位：5、6、7、8 位停止位：1、1.5、2 位校验：无校验、偶校验、奇校验、SPACE 及MARK 校验串口速率：110~115200bits/s |
| RS485 | 1 个RS485接口，内置15KV ESD 保护 |
| 以太网口 | 1个 10/100 Base-T 以太网口(Lan1-lan4)，Ethernet IEEE 802-3, 802-2；内置1.5KV电磁隔离保护 |
| USB接口 | 支持一路USB接口 |
| 指示灯 | 具有电源POWER、通信ACT及在线指示灯Online |
| 天线接口 | 标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要 |
| UIM卡接口 | 1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护 |
| 电源接口 | 端子接口，内置电源反相保护和过流保护 |
| 模拟量输入接口 | 分辨率达16bit,输入电压（-10V-+10V）,输入电流（0-20mA），精度小于±0.5% |
| 开关量输入接口 | 输入范围（0-3.3V 为低电平，5-30V 为高电平）其中包含6路计数功能（计数频率0-1KHz）。 |
| 继电器输出接口（干接点） | 驱动能力5A/30VDC,5A/250VAC |
| 光隔离数字量输出接口 | 集电极开路输出，最大支持30V,最大电流40mA，最大功率125mW |
| 光隔离PWM输出 | 集电极开路输出，最大支持30V，最大电流40mA，最大功率125mW，输出频率为0-1KHz，占空比可调。 |
无线参数：
| 项 目 | 内 容 |
| 无线模块 | 采用工业级无线模块 |
| 标准及频段（TDD频段） | LTE TDD: 2600/2300MHzUMTS: 2100/900MHzGSM: 850/900/1800/1900MHzRxDiv Band:UMTS 2100/900MHz |
| 标准及频段（FDD频段） | LTE FDD: 2600/2100/1800/DD800MHzUMTS: 2100/900MHzRxDiv Band:UMTS 2100/900MHz |
| 编码方案 | LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
| 通信带宽( TDD频段) | LET TDD:DL 68Mbps/UL 17MbpsDC_HSPA+:DL 42Mb/s(Category 24)HSPA+:DL 28Mb/s(Category 18)HSdPA:DL 14.4Mb/s(Category 8)HSUPA+:DL 5.76Mb/s(Category 6)WCDMA CS:UL 64kbps/DL 64kbpsWCDMA PS:UL384kbps/DL384kbps |
| 通信带宽（ FDD频段） | LET FDD:DL 100Mbps/UL 50MbpsDC_HSPA+:DL 42Mb/s(Category 24)HSPA+:DL 28Mb/s(Category 18)HSdPA:DL 14.4Mb/s(Category 8)HSUPA+:DL 5.76Mb/s(Category 6)WCDMA CS:UL 64kbps/DL 64kbpsWCDMA PS:UL384kbps/DL384kbps |
| 发射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm |
| 接收灵敏度 | <-109dBm |
| 功能支持 | 支持数据、语音、短信和传真 |
硬件系统：
| 项 目 | 内 容 |
| CPU | 工业级CPU，性能稳定可靠 |
| MMU | CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常 |
| FLASH | 64Mbit有足够大的内存来存放程序和数据 |
| SDRAM | 256Mbit有足够大的缓存来提高系统运算速度 |
供电情况：
| 项 目 | 内 容 |
| 供电电压 | 宽电压设计，DC 7V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护 |
| 标配电源 | DC9V/1.5A |
| 通信电流 | 通信时平均电流：0.2A@+9VDC登网瞬间峰值电流： 1.0A@+9VDC |
| 待机电流 | 待机平均电流：0.15A@+9VDC |
物理特性：
| 项 目 | 内 容 |
| 外壳 | 采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域 |
| 产品外形尺寸 | 167*104*26mm(不包括天线和安装件) |
| 产品包装尺寸 | 350x215x88mm |
| 重量 | 0.52Kg |
温度参数：
| 项目 | 内容 |
| 工作温度 | -25 ºC ~+70ºC |
| 储存温度 | -40 ºC ~+85ºC |
| 相对湿度 | 95%(无凝结) |
产品优势
产品拥有维护系统稳定的专利技术，确保设备永远在线；经过严格的设计、产品性能稳定可靠
工业级设计系统带有看门狗WDT保护，另外加载了系统监测保护（SWSystem Watch Protect）产品通过电力3000V电击测试
SL550-56系列采用高性能的工业级32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台设备提供在线维持技术，保持数据终端永久在线，保存数据链路任何时候畅通，实现高速、稳定、可靠的数据采集和控制功能。
