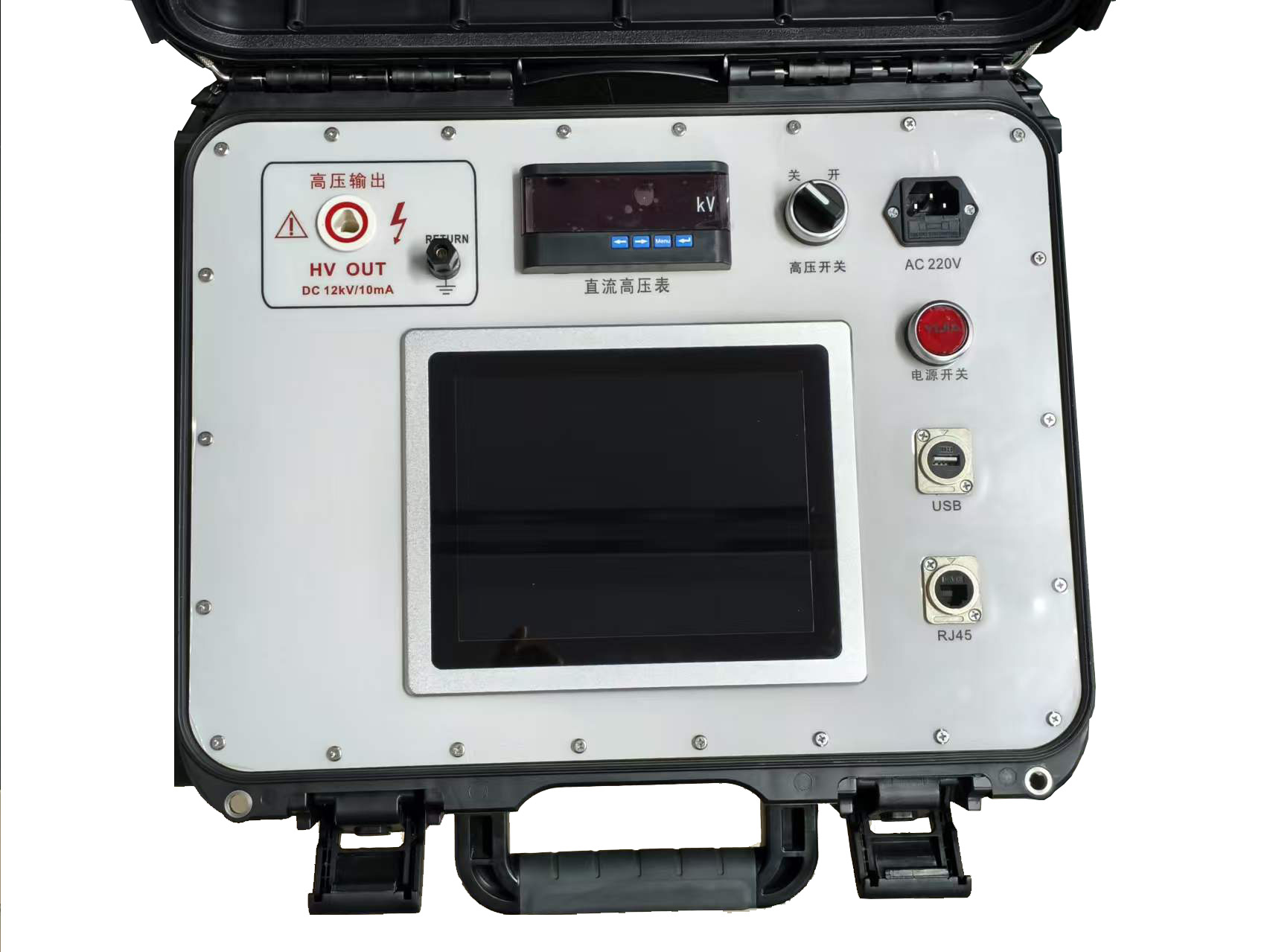

特高压换流站HCC换流阀MOV 综合智能测试仪

特高压直流输电具有输送容量大、距离远、损耗低、走廊利用率高等突出优势，是我国"西电东送""北电南送"能源战略的核心载体。截至近年，我国已建成投运"十四直"等多条±800kV、±1100kV特高压直流输电工程，单站输送容量普遍达到 6400MW 甚至 12000MW 级别。换流站作为直流输电的"心脏"，其安全稳定运行直接关系到数千万千瓦级电力的可靠输送和受端电网的安全。

在特高压换流站中，换流阀（Converter Valve）是完成交直流电能转换的核心设备，而 HCC（Hierarchical Control Cabinet / 阀基控制）​ 系统与换流阀的触发、监测密切相关。为保护换流阀及其并联设备免受操作过电压、雷电过电压和暂态过电压的损害，在换流阀回路中广泛并联安装了 MOV（Metal Oxide Varistor，金属氧化物压敏电阻）。MOV在长期运行中承受持续工频电压、反复过电压冲击和能量累积，其性能会逐渐劣化，主要表现为：

（1）非线性系数下降：伏安特性曲线"变软"，保护能力降低 ；（2）漏电流增大：在正常运行电压或规定测试电压下，漏电流超出允许范围，能耗增加、发热加剧；（3）热崩溃风险：漏电流增大→功耗增加→温度升高→电阻下降→电流进一步增大，形成热失控正反馈，最终可能导致MOV炸裂、起火，引发换流阀故障。

特高压换流站 HCC 换流阀 MOV 的专用综合智能测试仪是一款实现测试流程自动化、数据采集精准化、参数配置可视化、结果展示直观化的智能测试设备，对保障特高压直流输电安全可靠运行具有重要的工程意义和现实紧迫性。功能有测试界面显示测试的回路的电压和漏电流数值。主要有实时采集值、测量初值、最终值、测量数据和实时电压电流曲线图组成。实时采集值模块主要是显示实时测量电压和漏电流值，允许进行采集时长设定、数据初始化和数据采集。测量初值模块主要是显示不同电压下的回路漏电流值。最终值模块主要是显示1500V电压下MOV漏电流值。测量数据和实时电压电流曲线图显示的是测试过程所有采集的电压、漏电流数据，并以表格和曲线图两种形式展示。参数配置功能是源通信端口、电压测试点的可视化配置。源通信端口主要是配置串口号、波特率、数据位、停止位、校验位。电压测试点设置，主要是设置【测试初值】的两个采集电压。
