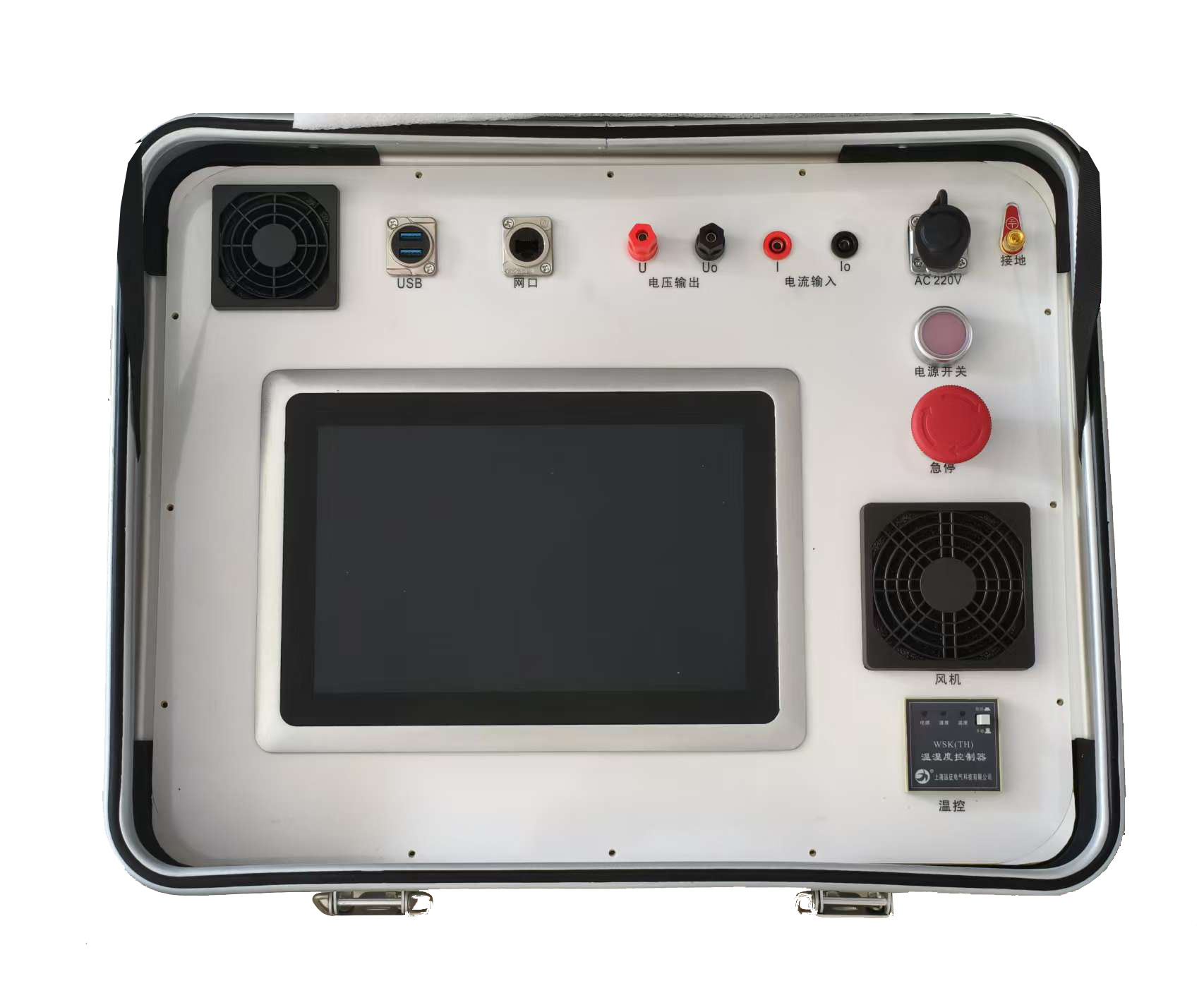

特高压换流站交流滤波器电容器组综合智能测试仪

高压/特高压直流输电是我国能源战略布局的核心支柱。随着"西电东送"战略的深入实施，±800kV、±1100kV特高压直流工程大规模投运，换流站作为直流输电系统的枢纽，其安全稳定运行直接关系到跨区电网的可靠性。

交流滤波器是换流站的关键设备之一，承担着滤除换流器产生的特征谐波和补偿无功功率两大核心职能。以某±800kV换流站为例，直流输电容量达5000~8000MVA，站内配置15~20组交流滤波器，每组滤波器主要由大量电力电容器单元串并联构成。电容器的健康状态直接决定了滤波性能和无功补偿能力，是换流站运维的重中之重。

特高压换流站交流滤波器电容器组综合智能测试仪一款集实时采集、定值换算、参数配置、智能调平于一体的综合智能测试仪，替代传统分立仪表与人工计算模式，为特高压换流站交流滤波器电容器组的检修调平提供一站式、高精度、智能化的测试解决方案，功能有测试界面显示测试的电压电流数值。主要有实时采集值、测量初值、最终值、测量数据和实时电压电流曲线图组成。实时采集值模块主要是显示实时测量值，允许进行采集时长设定、数据初始化和数据采集。测量初值模块主要是显示不同电压下的不平衡测量值。最终值模块主要是显示500V电压不平衡电流值。测量数据和实时电压电流曲线图显示的是测试过程所有采集的电压、不平衡电流数据，并以表格和曲线图两种形式展示。定值换算功能由定值通过公式计算不平衡值。自动完成三类定值换算（不平衡I段定值为电流比值、不平衡I段定值为电流值和不平衡定值），消除人工计算误差。不平衡I段定值为电流比值计算滤波器组额定一次相电流值和滤波器不平衡I段定值（一次值）；不平衡I段定值为电流值计算不平衡I段定值所对应500V电压下不平衡电流值；不平衡定值计算不平衡度定值；参数配置功能支持源通信端口与微安表通信端口的可视化配置，兼容不同厂商设备；智能调平导入四桥臂电容值自动分析桥臂电容值的不平衡点并进行调平，在调平过程中提供调整方案。
